激光器芯片高低温测试系统的结构讲解

时间:2026-06-01 10:19:41 作者:环仪小编 点击:

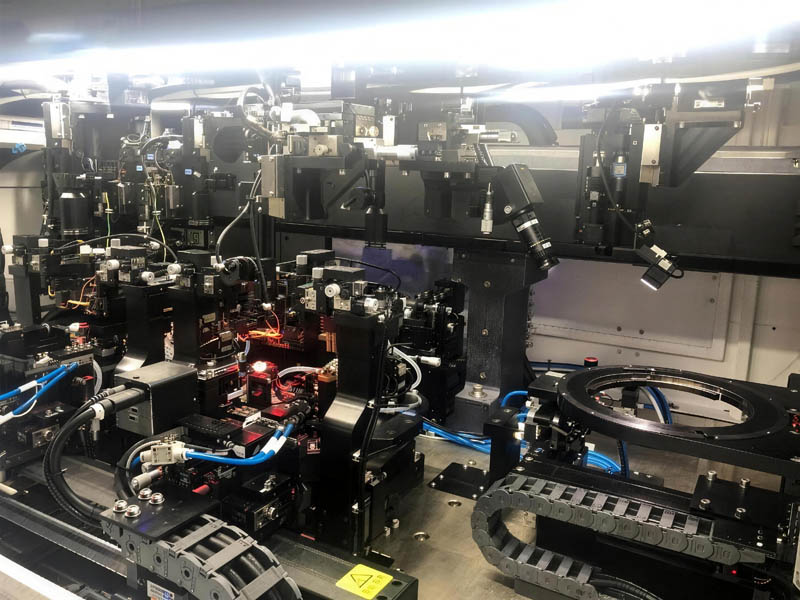

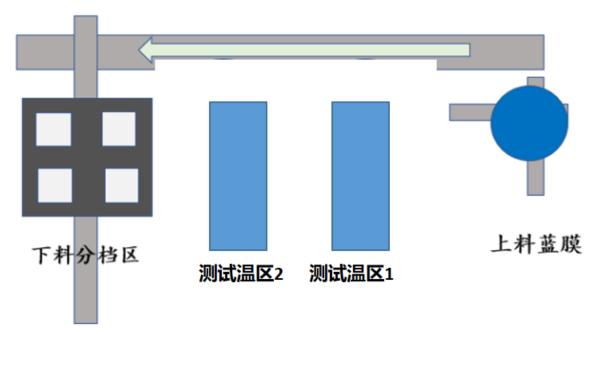

激光器芯片高低温测试系统的整个架构设计为分为上料区,两个可以设定不同温度的测试区,搬运机构,以及下料区组成。下面,我们对这几个主要结构做个简单介绍。


产品名称:环仪仪器 激光器芯片高低温测试系统



激光器芯片高低温测试系统结构讲解:

1.实现来料载具中Chip的位置和角度识别并自动修正偏差,满足上料要求。

2.搬运单元,实现Chip上料,测试完成并下料。



3.双温区测试单元以及Chip ID识别单元,可以设定不同的温度。

4.下料单元,下料tray盘的Y轴运动单元,将测试完毕的物料从测试工位搬运下来,按照不同测试要求的规则分档到不同的蓝膜中。



整个系统运行主流程如下:

1.上料XY运动模组带动Chip到上料识别相机下进行位置的扫描定位;

2.上料吸嘴通过搬运X轴及Z轴对Chip进行拾取并搬运到高温测试上料工位;

3.测试温区1上料工位芯片运动到测试温区1测试工位后,利用ID识别相机对Chip的角度和位置进行识别并校准,完成位置的误差补偿后,探针下压对Chip进行高温测试;



4.测试温区1测试完成后Chip运动回上料工位,由中转搬运吸嘴下料到测试温区2上料工位;

5.测试温区2上料工位芯片运动到测试温区2测试工位后,,利用上方相机完成位置和角度的识别,在完成相应的校准动作流程后,探针下压对Chip进行常温测试

6.测试温区2测试完成后Chip运动回上料工位,由下料吸嘴下料分类到下料料盒中。


以上就是激光器芯片高低温测试系统的结构讲解,如有产品选型疑问,可以咨询环仪仪器相关技术人员。
