PCS(PowerConversionSystem，储能变流器)在高温运行需要进行策略整定，为了保证PCS安全运行，要对PCS进行高温老化测试，而高温老化测试需要在PCS变流器功能老化试验平台中完成。下面，我们来了解一下相关高温测试方法。

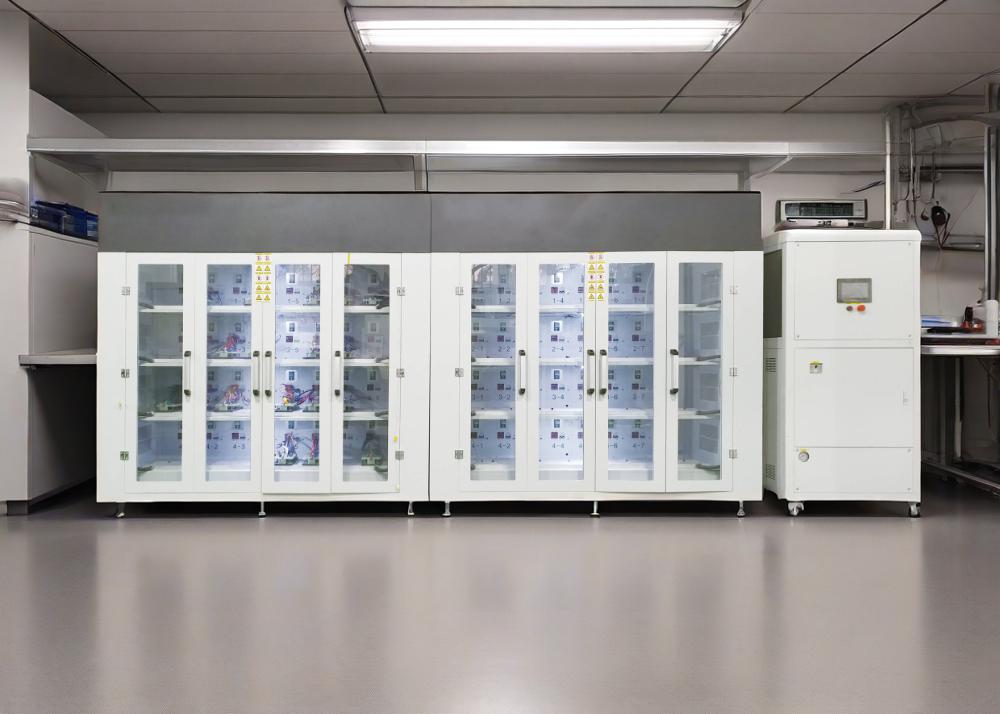

测试设备：环仪仪器 PCS变流器功能老化试验平台
系统概述：该试验平台是针对储能变流器（PCS）设计的智能老化测试系统，通过构建可控老化环境，对PCS进行长期稳定性与可靠性测试。
测试方法：
1.操作人员通过触摸显示屏，控制器输入PCS高温老化测试的温度范围，明确测试的目标温度区间。
2.将各测温电路布置在PCS的不同点位上，微控制器通过AD采样电路实时采集测温电路测量的温度值；
温度计算公式：
Temp＝1/K*(Rpt-100)；
ΔU/Uref+R3/(R3+R1)＝Rpt/(Rpt+R1)；
Rpt≈ΔU*R1/Uref+R3*R1/(R3+R1)；
ΔU＝U1-U2；
U1＝(Rpt+2RL)*Uref/(Rpt+2RL+R1)；
U2＝(R3+2RL)*Uref/(R3+2RL+R1)；
R1＝(R11+R12)/2；
RL＝(RL1+RL2+RL3)/3；
其中，Temp表示测试的温度值；K表示温度传感器Rpt的温度系数；Uref表示参考电压。
3.微控制器将温度值显示于显示屏上，通过无线通信模块发送给上位机，并基于所述温度值驱动PWM驱动电路改变占空比以调整散热风机的转速，进而使PCS的温度处于所设定的温度范围内。通过同态调整散热风机的转速，极大的降低了散热能耗。
4.控制器依据采集的温度数据，动态调整PWM驱动电路的输出占空比，精准控制散热风机转速，使PCS温度始终维持在设定的温度范围内，保障测试安全、稳定推进。
以上就是PCS变流器的高温测试方法，如有试验疑问，可以咨询环仪仪器相关技术人员。
