直流系统绝缘子闪络气候室覆冰试验步骤

时间:2023-10-09 13:41:26 作者:环仪小编 点击:

直流系统中的绝缘子覆冰闪络试验,需要按照规定的试验步骤的测试标准来完成,下面,“环仪仪器”带大家认识一下绝缘子的人工覆冰闪络试验。


直流系统绝缘子人工覆冰闪络试验步骤:

试验设备:环仪仪器 高压直流人工覆冰闪络试验室

参考标准:DL/T 1247-2013 高压直流绝缘子覆冰闪络试验方法

试品准备:
试品采用表面洁净的绝缘子、预涂污的绝缘子或自然污秽绝缘子。
预涂污绝缘子的污染和干燥方法按照GB/T 22707或JB/T6747中规定的固体污层法进行。


步骤要求:
1.预覆冰及施加直流电压。
喷覆一定的预覆冰喷淋水,使绝缘子上表面形成一层薄冰。施加直流电压是为了模拟现场运行绝缘子的自然覆冰过程,推荐对绝缘子串施加的直流电压为该试品预计50%直流覆冰闪络电压值。

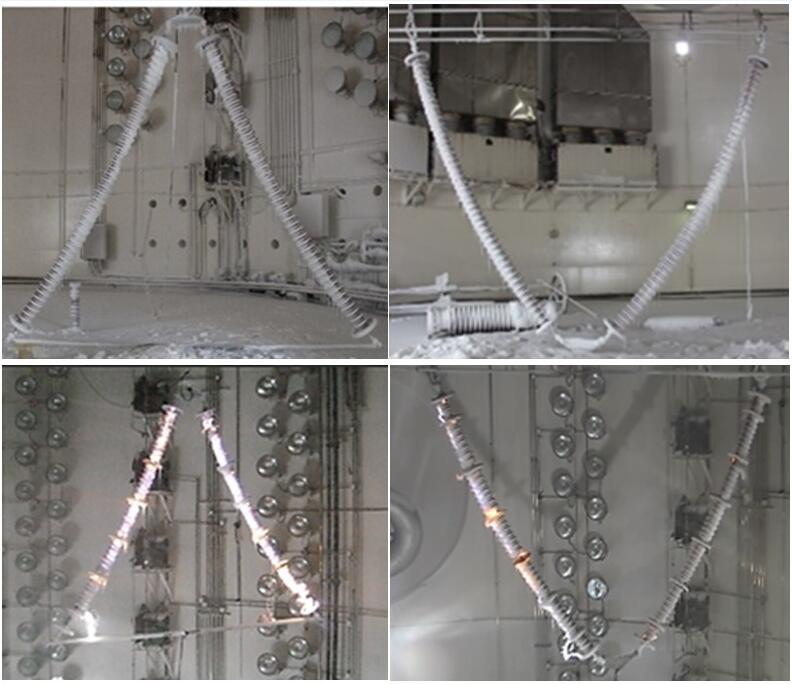

直流系统绝缘子闪络气候室覆冰试验步骤(图1)
2.带点喷淋覆冰。
覆冰前喷淋水的温度应降至4℃以下。
根据试验条件,可以采用连续喷淋或断续可控喷淋方式,在整个覆冰过程中,应注意监测泄漏电流情况。当出现泄漏电流大于20mA情况时,应适当减小喷淋时间,增大冻结时间。应避免出现泄漏电流大于50m4而对整体覆冰形态造成破坏的情况。

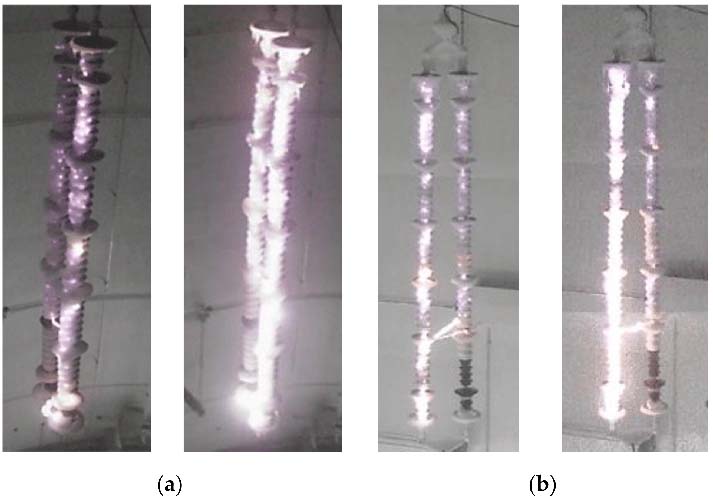

直流系统绝缘子闪络气候室覆冰试验步骤(图2)
3.覆冰硬化。
在带电覆冰情况下,绝缘子伞间冰柱桥接达到预定覆冰程度时,覆冰阶段结束,进入硬化阶段。
绝缘子覆冰达到预定的覆冰程度后,停止喷淋覆冰。同时,继续维持环境温度,并保持施加的电压,直至硬化过程完成。硬化时间应不小于30min,这个阶段泄漏电流应始终小于10mA,以确保绝缘子表面覆冰完全硬化。至此,覆冰绝缘子串的试品准备完成。保持施加电压不变。

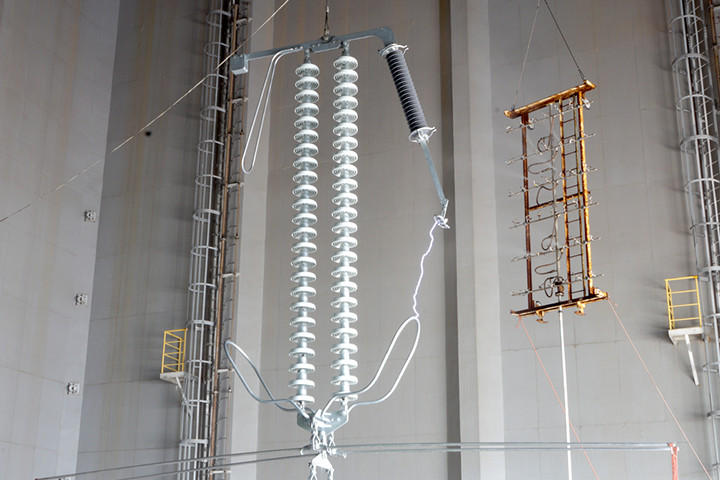

直流系统绝缘子闪络气候室覆冰试验步骤(图3)
4.覆冰闪络。
a)在某一电压水平下,发生闪络的单元试验总数达到2次时,将不进行相同或更高电压水平下的
试验。

b)在某一电压水平下,试验结果为耐受的单元试验总数达到3次时,将不进行相同或更低电压水
平下的试验。

如果在任一电压水平下的单元试验的结果有3次耐受住,并且在下一个更高的电压水平下有两次单元试验的结果为闪络,则认为所使用的电压是在该污秽度和覆冰条件下的最大覆冰耐受电压。

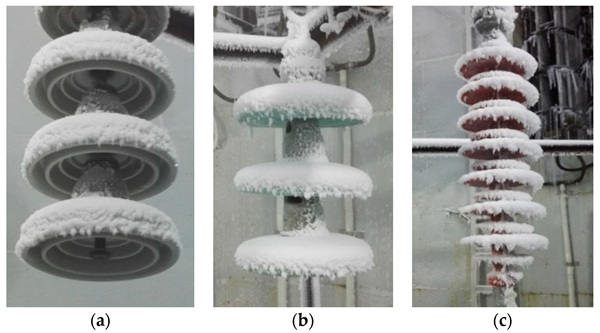

直流系统绝缘子闪络气候室覆冰试验步骤(图4)
至此,绝缘子人分工覆冰闪络试验完成。
