老化测试成为车载仪表屏、液晶显示器等产品出厂前可靠性测试的重要环节之一，液晶显示器开始研发专用的老化设备为高温加速老化柜，整个设备核心为老化室模块，老化室模块的关键为温度控制。下面，我们来认识一下车载仪表屏高温加速老化柜的构造。

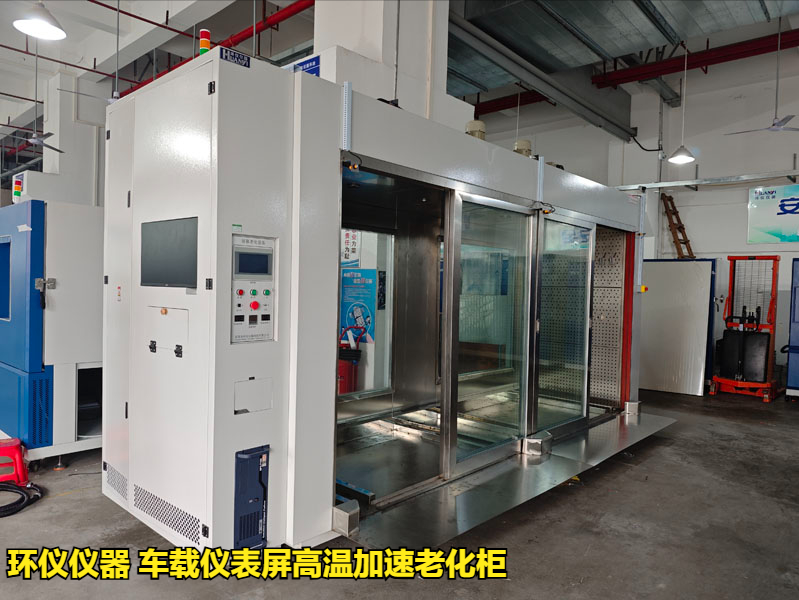

产品名称：环仪仪器 车载仪表屏高温加速老化柜
老化柜的结构系统：
老化柜内和温度变化直接相关的主要硬件设备包括液晶显示器工装、电刷、加热器以及排风设备，每一部分的设计都和温度控制系统的好坏息息相关。
1.液晶显示器工装

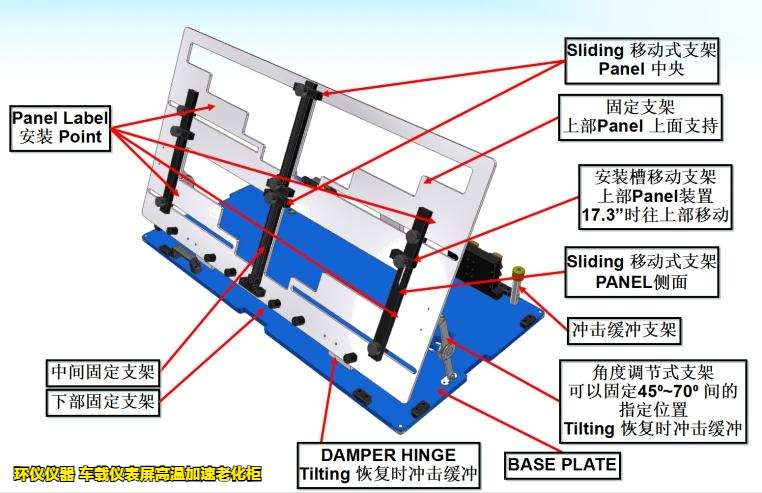

液晶显示器工装负责将液晶显示器送入老化柜进行加温老化，当老化测试完成后，随液晶显示器一起流出老化柜，其进出老化柜均会带来老化室内热量的变化。老化室柜的工装如下图所示
工装采用的这种无线通信方式，有效的保证了生产的稳定性的同时，也给老化室温度控制系统的报警设置增加了难度，每个工装上可以装载 4 个液晶显示器。
2.电刷装置
电刷由两部分组成，两部分之间由弹簧进行连接，当工装进入老化室，运动到在电刷上时，弹簧压缩，凸出部分下降至和工装底部平齐，当工装离开时，电刷恢复至正常状态。电刷如下图所示
电刷的的采用，使工装的上电实现了无线通信方式，有效的保证了生产的稳定性。
3.加温及排气设备
a.加热系统采用风冷型加热系统，该加热系统是以空气为冷（热）源，以水为供冷（热）介质的加热机组，由于采用电器加热以及外机吸入循环型降温所以设备不需要额外的冷水。加热器及排气设备布置 （俯视图）如下图所示

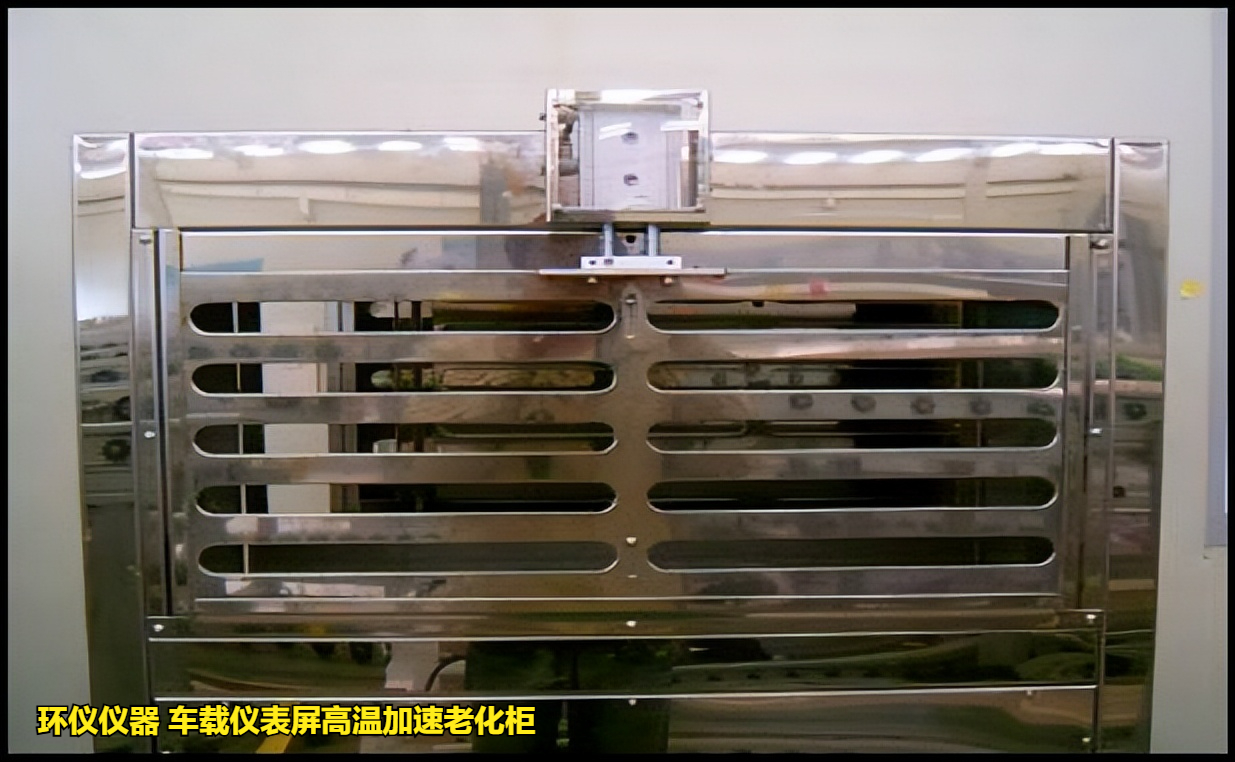

b.加热器开始加热，冷空气通过回风道（如下图）进入加热机组经加热后传递到老化室内，在加温过程中，老化室内温度升高，压强增大，气体通过排气口排出，从而达到老化室内外的压力平衡。
c.老化柜温度循环

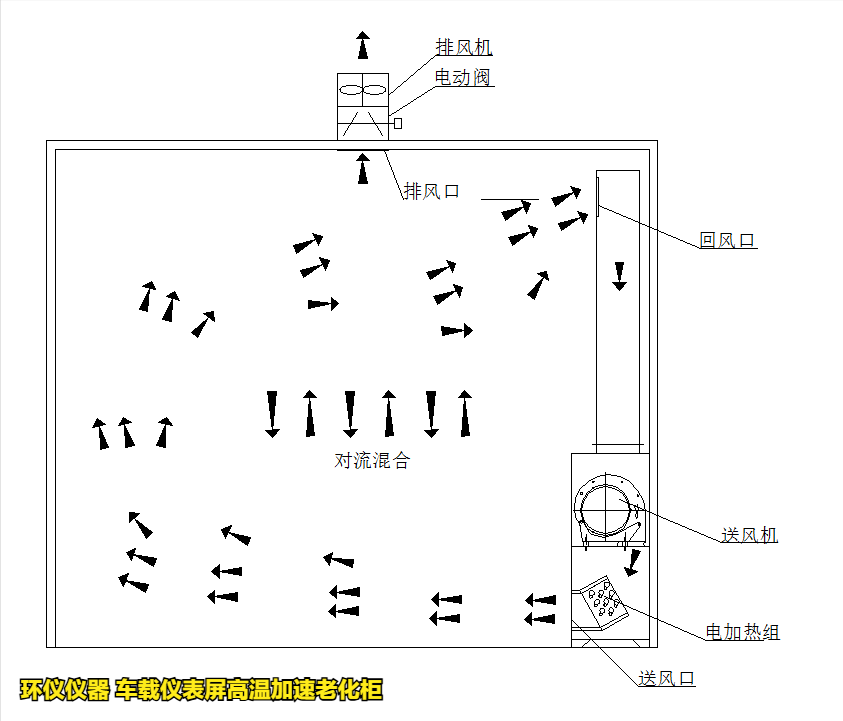

当老化柜内因工装满载自身发热突破设定温度的上侧误差领域时，加热器停止加热工作，强制排气装置中的排气风扇开始工作，将过热的气体排出，与此同时，冷空气通过排风口进入老化柜，从而老化柜的温度降低。老化柜温度循环原理图如下
加热器停止加热工作，强制排气装置中的排气风扇开始工作，将过热的气体排出，与此同时，冷空气通过排风口进入老化室，从而老化柜的温度降低。
如有车载仪表屏高温加速老化柜的选型疑问，可以咨询环仪仪器相关技术人员。
