冲击试验机

时间:2023-12-29 13:45:38 作者:环仪小编 点击:

冲击试验机采用古典力学自由落体结构,模拟实际使用环境,精确逼真,应用于航空、航天、舰船、兵器、电子、汽车等工业科研领域中大中型试件的抗冲击试验。试验机采用空气弹簧防振,液压阻尼,安装使用方便。对周边仪器设备无影响。


产品特性:

采用气液增压,强力摩擦抱闸的防二次冲击机构,试验精确并且安全可靠。

本系列冲击试验机冲击波形可以选择:半正弦波;后峰锯齿波;梯形波。

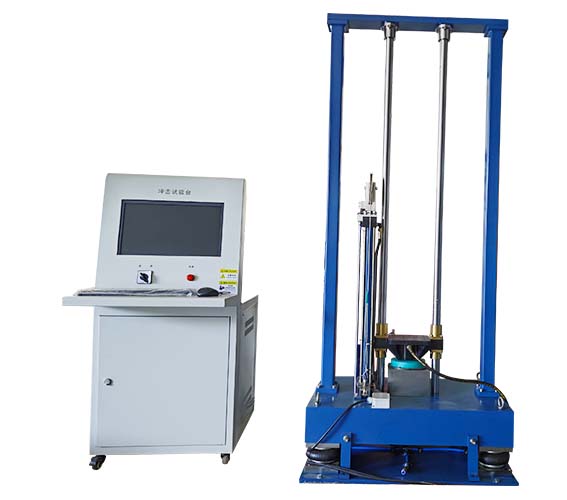

冲击试验机(图1)

满足标准:

GB/T2423.5,GJB150,IEC68-2-27等标准的试验要求。

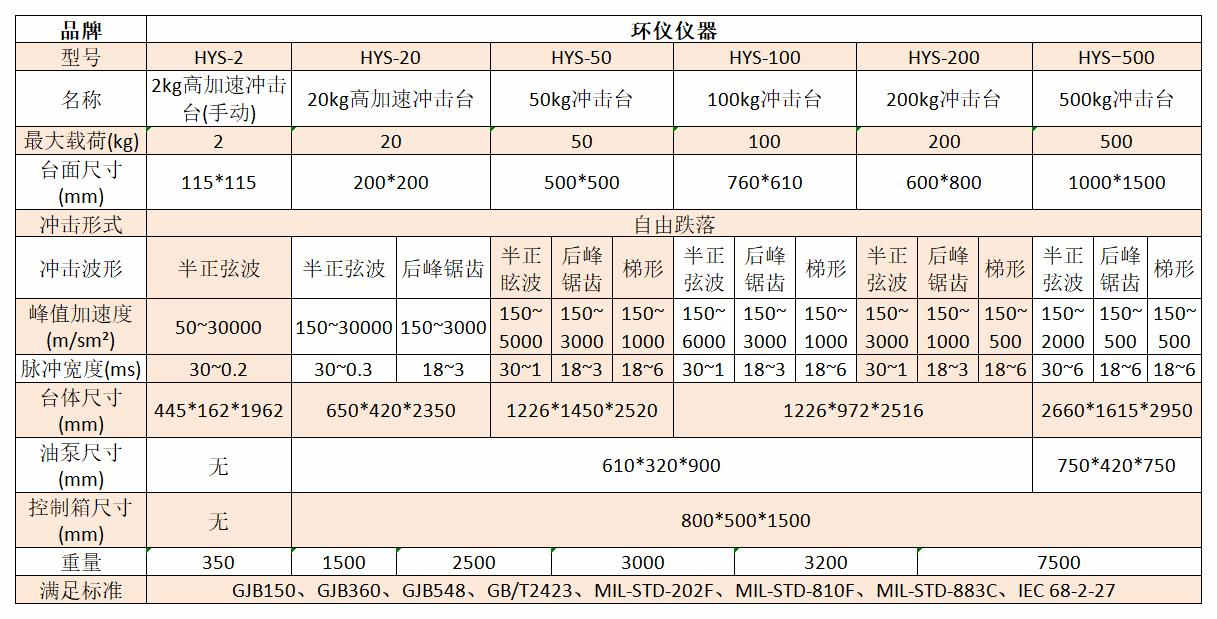

技术参数:

冲击试验机(图2)

结构介绍:

1.本试验机较之传统的冲击试验台进行了许多改进,试验机尽可能的使用了各类标准件,提高了整机可靠性,使各零部件更换方便,降低了售后与维护成本。

2冲击台体包括一个钢制工作台面,台面由两根镀铬的实心圆形导轨导向,圆形导轨安装在一个大质量的底座上,底座下安装气囊构成的缓冲装置,以减小在冲击时传递给地基上的冲击力。液压源为台面的提升提供动力,工作台面上安装了刹车抱紧装置,根据需要,通过液压源提供能量,使刹车装置工作,保证台面安全地停留在任意位置或自由在导向柱上滑动。

冲击试验机(图3)

3.本试验机导向轴为两根根平直且互相平行的精密导杆,导向轴与冲击面板的夹角为90°,导向轴表面清洁、光滑、并安装有直线位移传感器,以便使工作台面能在导向轴的任意位置上停留。工作台面上安装有高精度铜质滑套,以便台面运动时平稳均匀。具有刚性好,直线度与光洁度高,阻尼较小等特点,外观精致,使试验机整体外观质量较以往有很大提高。

4.固定脉宽半正弦波发生器,半正弦波形发生器主要用工程橡胶制造(考虑橡胶的刚度和聚合力),波形发生器采用圆柱形。

冲击试验机(图4)
