电网交直流系统人工闪络试验气候室的系统研究

输电线路安装的绝缘子，因长期暴露在露天自然环境中，绝缘子的表面会沉积污秽物，污秽物中含有电解物质，在阴雨、雾水等潮湿气候下，会使绝缘子的绝缘情况发生改变，进而发生污闪。

为了研究污闪，主要会用到电网交直流系统人工闪络试验气候室，我司与某电力公司通过商讨，为该公司提供了一个解决方案，方案详情如下。

方案名称：环仪仪器 电网交直流系统人工闪络试验气候室

方案要点：人工污秽气候室温湿度联合控制系统与方法

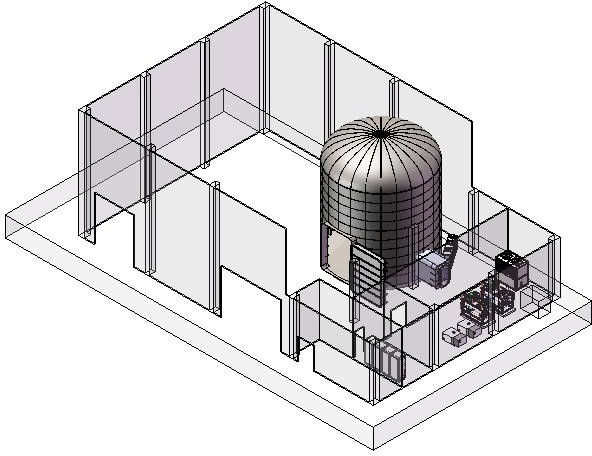

系统组成：见下图

方案原理：将加湿器、加热器及温湿度传感器置于雾室，换气扇安装在能够实现雾室室内与外界环境的温湿度交流的位置;并将加湿器、加热器、换气扇及温湿度传感器分别与数据采集卡连接，数据采集卡与工控机连接;组成雾室温湿度联合控制系统;

方案优势：进行人工污秽试验时精确控制小雾室温，湿度的方法。该方法将雾室当前现有温、湿度状态与设定的目标温、湿度状态对比后作出工作状态分类，针对不同的分类采用不同的控制策略即确定相应的工况模式，分别控制加热器、加湿器和换气扇，最终达到温湿度联合精确控制的目的。
