绝缘子闪络试验人工气候室

时间:2023-09-27 13:48:57 作者:环仪小编 点击:

一、产品简介:

绝缘子闪络试验人工气候室由动力系统、冷却系统、喷水系统、融冰系统组成。可实现高海拔、低气温、大雾、冰、雨、雪等各种条件。室内可模拟0米至5500米的海拔高度和0℃至-19℃的环境温度的闪络试验。

绝缘子闪络试验人工气候室(图1)


二、相关标准:

DL/T 1244-2021 交、直流系统用高压绝缘子人工覆冰闪络试验方法

DL/T 1247-2013 高压直流绝缘子覆冰闪络试验方法

NB/T 11061-2023 高海拔地区交流架空输电线路绝缘子串鸟粪闪络人工模拟试验方法

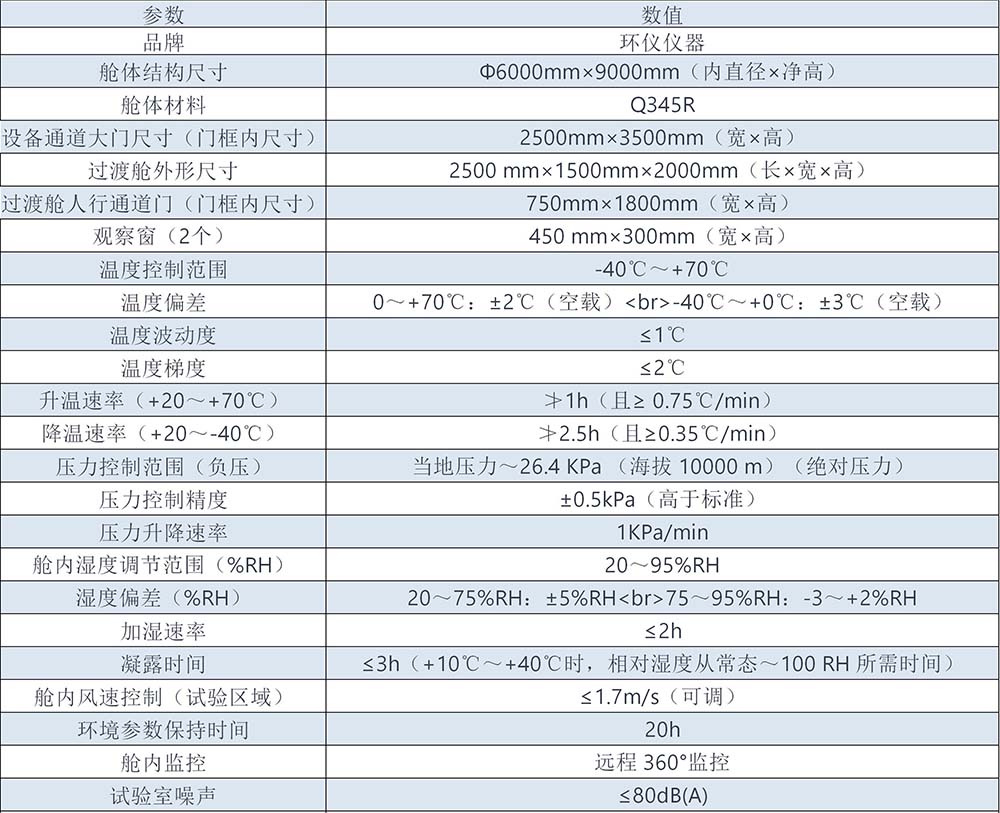

三、技术参数:

绝缘子闪络试验人工气候室(图2)


四、产品特点:

根据用户的要求定制,可定制气压、淋雨、覆雪等环境。

采用不锈钢聚胺脂高密度B1级环保保温材料;地面采用环保无毒材料,防潮防霉变。

可任意设定的温度、湿度控制参数,自动构成局部的微气候环境。

带电考核场导线和各跳线的截面和分裂间距都采用特殊设计,保证其在考核试验电压下基本不起晕,以免影响试验线段的测量结果。

制冷机采用并联氟利昂压缩冷凝机组,蒸发冷冻设备采用非标吊顶式冷风机。为配合喷水覆冰,采用一台送风机和送风管道,沿喷水管条缝送风,加速结冰。


对于双悬式绝缘子来说,相邻两个绝缘子之间的相互影响在闪络过程中起着重要作用,由于湿雪对电网安全构成严重威胁,因此找到适当的布置以最大限度地减少闪络事故非常重要。


绝缘子闪络试验人工气候室对绝缘子的闪络试验研究起到重要作用。
