氢燃料电池系统管道高原环境试验舱的主要工作系统

时间:2023-06-12 14:00:12 作者:环仪小编 点击:

氢燃料电池系统管道高原环境试验舱由多个系统构成,具备了整机氢气防爆功能,可以达到燃料电池吸气端的高原温度、高原气压、高原含氧量的准确模拟波动试验。下面,为大家介绍氢燃料电池系统管道高原环境试验舱的系统构成。


方案名称:氢燃料电池系统管道高原环境试验舱

设计方:东莞环仪仪器

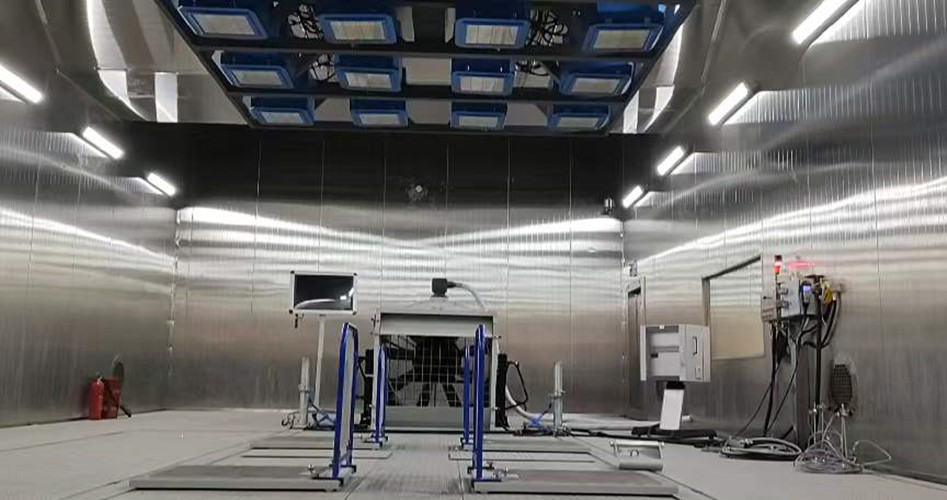

氢燃料电池系统管道高原环境试验舱的主要工作系统(图1)


氢燃料电池系统管道高原环境试验舱的主要系统:

1. 高原模拟系统(空气路径排气模拟)

压力控制范围:常压~50kPa

进气压力调节:能够保证在试验开始前就达到低气压状态

压力控制精度:±0.5kPa

压力下降时间:常压-50Kpa,≤15 min

压力上升时间:50Kpa-常压,≤15 min

耦合工作能力:可在舱内温度-30℃~ +65℃范围内耦合工作


2. 氢气预冷系统

氢气温度:-40℃~+60℃

氢气流量:40~4000nlpm(台架控制)

管路要求:所有氢气预冷管路,阀门均采用 316 不锈钢。

安全保护:氢气预冷系统进气阀门需与环境舱报警系统联动,当舱内氢气浓度报警时,切断进气阀门。


3. 制冷系统

制冷单元应具备高可靠性,应具备节能节电设计

制冷机组可根据热负荷的大小自动进行加载和卸载

通过合理的设计方案明确压缩机的品牌、功率和数量;制冷机组压缩机启动时电流最大防止容易造成电网电压波动或者烧坏启动开关或其他电路制冷机组。压缩机配置需要满足降压启动措施,并提供方案。


4. 故障诊断和报警系统

当环境舱出现故障报警情况时,报警和故障信息会显示在控制计算机操作屏幕上,控制室内有明显的声光指示,同时根据报警情况自动停止设备的运行。

三年内的设备故障报警历史记录可追溯查询。
