空气净化器性能测试舱厂家方案

环仪仪器最近收到客户的要求，要求定制一款空气净化器性能测试舱，通过技术人员的经验总结，得出以下技术方案，分享给大家，供大家参考。

名称：空气净化器性能测试舱技术方案

设计方：环仪仪器

方案分享：

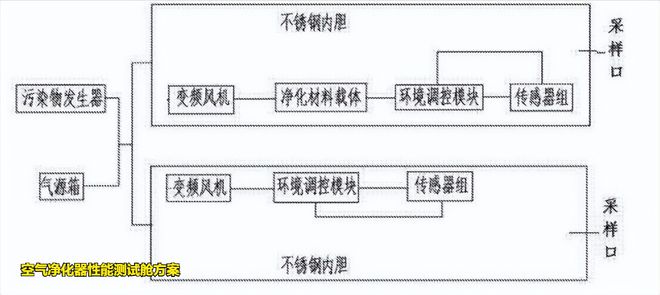

空气净化器性能测试舱为立式长方体型烤漆钢制舱体，立式长方体型烤漆钢制舱体内部设有两个镜面不锈钢内胆，两个镜面不锈钢内胆上下排列且分别设有独立舱门，两个镜 面不锈钢内胆上均连入有污染物发生器和气源箱，两个镜面不锈钢内胆内部均设有变频风机，变频风机的出风口处设有多孔板，两个镜面不锈钢内胆内部均设有由温度传感器、湿度传感器和压力传感器组成的传感器组。

两个镜面不锈钢内胆内部均安装有由紫外光源系统、制冷系统、加热系统和稳压装置组成的环境调控模块，传感器组通过可编程逻辑控制器连接在环境调控模块上并控制环境调控模块，两个镜面不诱钢内胆中只有一个内部设有净化材料载体。

污染物发生器包括温度控制系统、污染物发生器和管路，污染物发生器出口处蒙覆有生物膜。独立舱门内面边沿上安装有氟橡胶作为密封垫圈，独立舱 门内面为镜面不锈钢且独立舱门外安装有旋钮式门锁。镜面不锈钢内胆内部还设有铝件模块采样系统，铝件模块上设有十字对穿孔采样口和标准孔径内穿孔。

方案特点：

1.每个镜面不锈钢内胆各自拥有独立舱门，舱门开关均为独立操作。镜面不诱钢内胆内部通过变频风机的作用来调节舱内的风速，在多 孔板的作用下保证舱内空气的均匀性。

2.镜面不锈钢内胆内安装有温度传感器、湿度传感器和压力传感器等重要部件，由专门的控制软件程序通过可编程逻辑控制器来接收和下达指 令。镜面不锈钢内胆内部安装有紫外光源系统，该系统模拟光照条件。环境舱恒温系统由夹 套风道、加热、制冷系统协同控制，控制过程由温湿度传感器将时时检测信号值反馈到可编程逻辑控制器，预设好的控制程序根据信号值来调节系统温度和湿度。

3.污染物发生器提供 持续的固定浓度的污染源，经过舱内净化材料的作用之后，计算出净化材料的净化效果。气源箱为空气净化材料环境舱的配套设备，主要由压缩机、冷干机、过滤系统组成，为系统提 供持续干净的气源，通过严格的软件控制系统，能快速准确地使舱内温度和湿度达到设定值，紫外线灯模拟样品测试所需的条件，减小检测误差，污染物发生装置能够提供持续的稳定污染物浓度。
