水平移动二箱式冷热冲击试验箱

时间:2023-03-10 09:49:17 作者:环仪小编 点击:

我们常见的冷热冲击试验箱为提篮式,即把样品放到吊篮中,进行上下移动,从而达到温度冲击的效果,我们也称为吊篮式冷热冲击试验箱。但二箱式冷热冲击试验箱有一种转换方式为左右移动式,这种二箱式冷热冲击试验箱是怎么样的呢?下面由“环仪仪器”为大家介绍其设计方案。


方案名称:水平移动二箱式冷热冲击试验箱

方案设计:环仪仪器

方案型号:HYTW

设计背景:在被测试产品尺寸比较大或者比较重的时候,传统的上下冲击式试验箱高度会变得很高,使用不方便,并且不可靠。


解决方案:

水平移动的两箱式冷热冲击试验箱,其特征在于,其包括第一循环风机、仪表、观察窗、气缸、试验提篮、导轨、机械室、压缩机、第一箱体、第二循环风机、第二箱体、高温室、低温室,第一循环风机位于第一箱体的顶端上,第二循环风机位于第二箱体的顶端上,仪表位于机械室的正面上。

两个观察窗分别位于第一箱体上、第二箱体上,气缸、压缩机都位于机械室内,气缸与试验提篮连接,试验提篮的侧面设有提篮脚轮和支架,支架的一端与提篮脚轮连接,提篮脚轮在导轨上滑动,第一箱体位于机械室和第二箱体之间,高温室位于第一箱体内,低温室位于第二箱体内。

机械室的底端、第一箱体的底端、第二箱体的底端都设有工字钢。机械室的顶端设有多个通孔。机械室的侧面设有侧门。气缸与试验提篮之间通过一根连杆连接。


产品实拍:

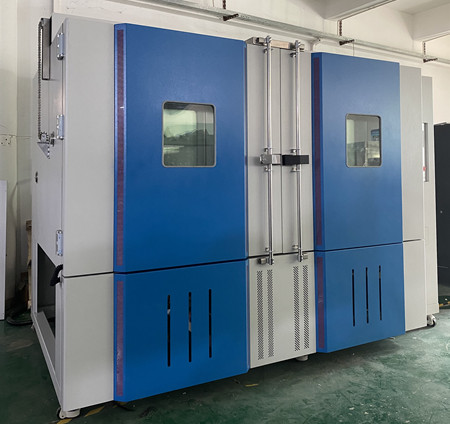

水平移动二箱式冷热冲击试验箱(图1)


方案特点:

采用气缸驱动方式,稳定可靠,且采用横向冲击方式,高度不高,使用方便。
