恒温恒湿试验设备全名为“恒温恒湿试验箱”,它主要用于根据试验要求及标准可分为“台式”和“立式”,区别在于所能实现的温度与湿度不同,立式的可以做常温以下的低温和干燥,台式的只能做常温以上的温度和高湿。
使用目的:
恒温恒湿试验设备主要用于航空、汽车、家电、科研等领域,用于测试和确定电工、电子及其他产品及材料进行高温、低温、湿热度或恒定试验的温度环境变化后的参数及性能。
设备工作原理:
制冷工作原理:制冷循环采用逆卡若循环,该循环出两个等温过程和两个绝热过程组成
其过程如下:
1.制冷剂经压缩机绝热压缩到较高的压力,消耗了的功使排气温度升高,之后制冷剂经冷凝器等温地和四周介质进行热交换将热量传给四周介质。
2.后制冷剂经截流阀绝热膨胀做功,这时制冷剂温度降低。
3.最后制冷剂通过蒸发器等温地从温度较高的物体吸热,使被冷却物体温度降低。此循环周而复始从而达到降温之目的。
常见参数:
内箱容积 | 80L | 100L | 150L | 225L | 408L | 800L | 1000L | |
工作室尺寸 | 40×40×50 | 40×50×50 | 50×50×60 | 50×60×75 | 60×80×85 | 80×100×100 | 100×100×100 | |
重量 | 180 | 200 | 250 | 300 | 550 | 960 | 1100 | |
性 | 调温调湿方式 | 平衡调温调湿方式PID智能调节 | ||||||
温度范围 | 蕞高试验温度: 150℃;蕞低试验温度A型0℃B型-20C型-40D型-70℃ | |||||||
湿度范围 | 20~98R·H | |||||||
温度均匀度 | ±2℃ | |||||||
温度波动度 | ±0.5℃ | |||||||
湿度均匀度 | ±3R·H | |||||||
升温速率 | ≥2℃/min | |||||||
降温速率 | ≥1~1.5℃/min | |||||||
材料 | 内箱材料 | SUS304镜面不锈钢 | ||||||
外壳材料 | SUS304拉丝不锈钢板或防锈处理冷轧钢板 | |||||||
绝缘断热 | 聚氨酯发泡塑料复合拼装板 | |||||||
控制系统 | 加热器 | 镍铬合金电加热器 | ||||||
加湿器 | 不锈钢铠装加湿器 | |||||||
进风系统 | 离心风机 | |||||||
制冷方式 | 机械式单级制冷 | |||||||
冷 却方式 | 风冷 | |||||||

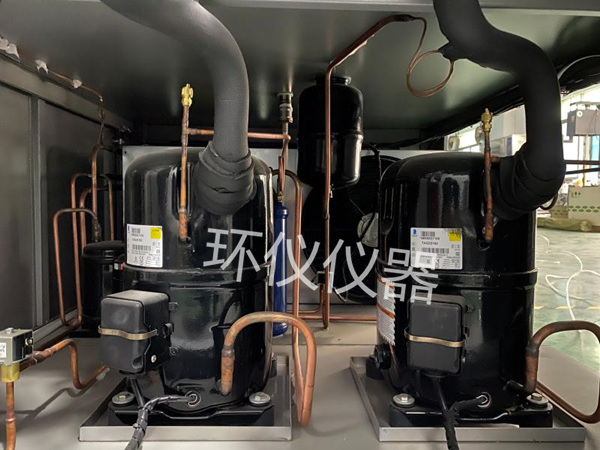

制冷压缩机 | 原装进口全封闭压缩机(法国泰康) | |||||||
制冷换热器 | 翅片式换热器,不锈钢钎焊板式换热器 | |||||||
操作界面 | 进口单点式控 制器 | |||||||
运转方式 | 恒定运转 | |||||||
程序记忆容量 | 可记忆蕞后一次所设定运行温湿度值 | |||||||
分辨率 | 温度:0.01℃;湿度:0.1R·H | |||||||
输入 | PT100或T型热电偶 | |||||||
通讯功能 | 无 | |||||||
打印功能 | 日本横河6点记录仪(选购件) | |||||||
标准配置 | 观察窗一个;测试孔一个(60mm);样品架两层;箱内照明灯一个;供水箱一个;湿球用气象带一个;小脚论四个。 | |||||||
安/全装置 | 超温保护,干烧保护(加湿系统)缺水保护,漏电保护,压缩机超压,过载,过流保护,风机过载保护,相序保护。 | |||||||
附属功能 | 上下限报 警,自诊断,报 警显示(故障原因),定时装置(自动关机) |
满足标准:
该设备是按照下列标准之一或其结合为依据而制造的:GB 10589-89 低温试验箱技术条件
GB 10592-89 高低温试验箱技术条件
GB 11158-89 高温试验箱技术条件
GB/T5170.2-1996 电工电子产品环境试验设备基本参数检定方法 温度试验设备
GB2423.1-89 电工电子产品基本试验规程 试验A:低温试验方法
GB2423.2-89 电工电子产品基本试验规程 试验B:高温试验方法
GB2424.1-89 电工电子产品基本环境试验规程 高温低温试验导则
恒温恒湿试验箱作业指导书以及操作规程
恒温恒湿试验箱常见故障排查及解决方法
使用注意事项
1.为避免恒温恒湿试验箱发生机器故障,请提供额定电压范围内的电源。
2.为了防止触电或产生误动作和故障,在安装和接线结束之前,请不要接通电源。
3.本产品为非防爆产品,请不要在有可燃或爆炸性气体的坏境中使用恒温恒湿机。
4.仪器工作中请尽量不要打开试验箱门,高温时打开可能会对操作人员造成烫伤,低温时打开可能会对工作人员早场冻伤,并且可能造成蒸发器结冰,影响制冷效果。若一定要打开,请做好一定的防护工作,
5.禁止擅自拆卸、加工、改造或修理恒温恒湿机,否则会有产生异常动作、触电或火灾的危险。
6.机体的通风孔需保持通畅,以免发生故障、动作异常、寿命降低和火灾。
7.开箱时若发现机器损坏或变形,请不要使用。
8.机器安装设置时注意不要让灰尘、线头、铁屑或其他东西进入,否则会发生错误动作或故障。
9.接线必须正确,一定要进行接地。不接地可能造成触电、错误动作事故、显示不正常或测量有较大误差。
10.定期检查端子螺丝和固定架,请不要在松动的情况下使用。
11.仪表运转期间,电源入力端子盖必须安装在端子板上以防触电。
12.仪表在运转中,进行修改设定、信号输出、启动、停止等操作之前,应充分地考虑安全性,错误的操作会使工作设备损坏或发生故障。
13.请使用干布擦拭仪表,不要使用酒精、汽油或其他有机溶剂,不要把水溅到仪表上,如果仪表浸入水中,请立即停止使用,否则有漏电、触电或火灾的危险。
14.仪表内部零件有一定的寿命期限,为持续安全地使用本仪表,请定期进行保养和维护。报废本产品时,请依工业垃圾处理。
以上就是对恒温恒湿试验设备的一些解读,如果多产品还存在疑问,欢迎来电咨询。我司专业生产可程式恒温恒湿试验箱,款式齐全价格优惠,专业非标定制,买恒温恒湿设备,请认准环仪科技。
