《NB/T 10437-2020 风力发电机组变流系统用机侧滤波器技术规范》标准

时间:2024-01-08 08:54:51 作者:环仪小编 点击:

《NB/T 10437-2020 风力发电机组变流系统用机侧滤波器技术规范》是由中华人民共和国能源部发布的标准,主要规范了风力发电机组变流系统用机侧滤波器的技术要求。


一、范围:
本文件规定了风力发电机组变流系统用机侧滤波器的技术要求、试验方法、检验规则及其产品的相关信息等。

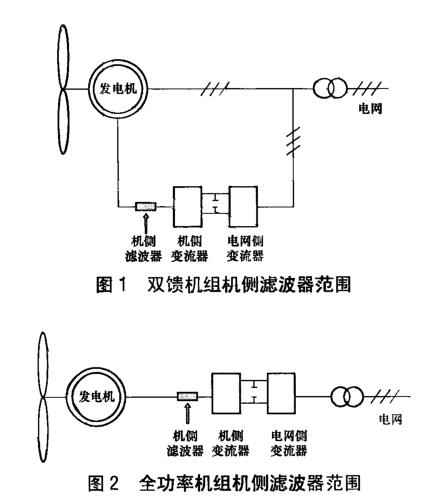

本文件适用于连接风力发电机绕组和机侧变流器之间用于滤波功能的组件,包含独立滤波器(外置)和附属于变流器的滤波器(内置)。双馈机组机侧滤波器范围、全功率机组机侧滤波器范围分别见图1和图2。

《NB/T 10437-2020 风力发电机组变流系统用机侧滤波器技术规范》标准(图1)

二、试验项目:
高低温试验、湿热试验、防护等级试验等。


三、试验设备:

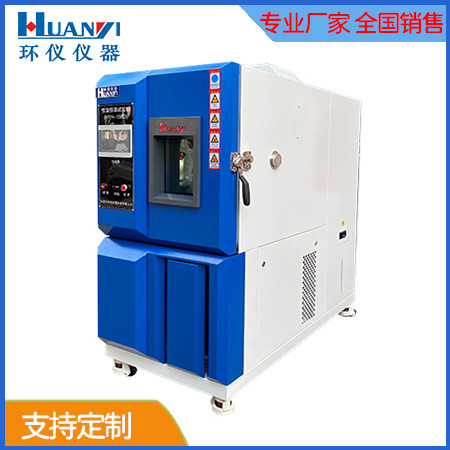

恒温恒湿试验箱等。


四、设备厂商:
环仪仪器

《NB/T 10437-2020 风力发电机组变流系统用机侧滤波器技术规范》标准(图2)


五、试验程序(部分):

交变湿热

应能承受GB/T 2423.4规定的交变湿热试验。试验温度低温为25 ℃±3 ℃;高温为40 ℃±2 ℃;相对湿度为(93±3)%;试验持续时间为两周期(48 h)的条件下。在试验结束前2 h内,用直流绝缘电阻表测量其绝缘电阻不应小于0.5 MΩ,试验电压按照表1的规定进行,且介质强度应能耐受不低于5.3.2规定的介质强度试验电压值的75%。


恒定湿热

应能承受GB/T 2423.3规定的恒定湿热试验。试验温度为40 ℃±2℃,相对湿度为(93±3)%,试验持续时间为48 h。在试验结束前2h内,用直流绝缘电阻表测量其绝缘电阻不应小于0.5 MΩ,试验电压按照表1的规定进行,且介质强度应能耐受不低于5.3.2规定的介质强度试验电压值的75%。


通过遵循《NB/T 10437-2020 风力发电机组变流系统用机侧滤波器技术规范》,可以确保风力发电机组变流系统用机侧滤波器的性能和质量符合相关要求,提高风力发电机组的安全性和可靠性。
