阀门流阻系数的测试，除了需要采集流量、压力、压差、温度等数据，还需要根据采集的数据推算出流速、压力损失和流阻系数。下面，我们来看看如何对阀门进行流阻测试。
试验设备：环仪仪器 阀门流量流阻试验机
循环水源：
循环水源储存在水箱、水池或水塔内。 容积应能满足试验最大流量的循环需要，并保证试验过程测试管路中温度变化在±3℃以内。
测试管路：

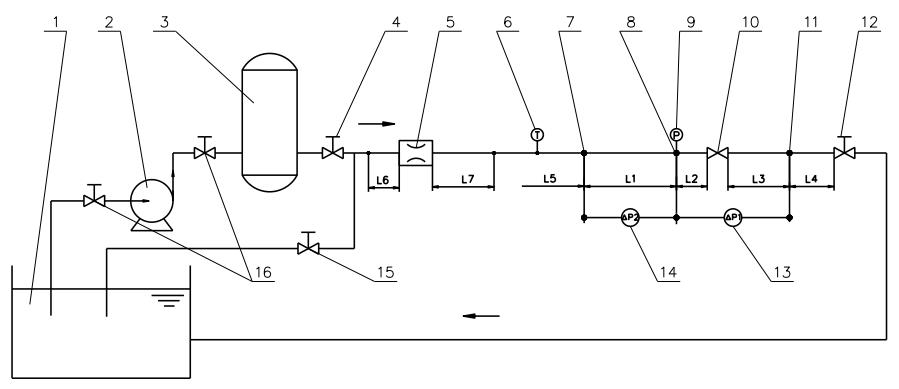

测试管路为不锈钢材质。如下示意图。
说明：
1——循环水源； 9——压力测量仪表；
2——水泵； 10——试验阀门；
3——稳压容器； 11——下游取压孔；
4——上游阀门； 12——背压调节阀门；
5——流量计； 13——试验阀门管段压差（△P1）测量仪表；
6——温度测量仪表； 14——直管段压差（△P2）测量仪表；
7——直管段取压孔； 15——旁通调节阀门；
8——上游取压孔； 16——截断阀。
L1-L5是指与试验阀门同一公称尺寸的直管段长度，L6、 L7是指与流量计同一公称尺寸的直管段长度。
L1是用来测量试验阀门连接管道直管段本身的流量-压差的测量管段；
L2和L3是实验阀门上下游连接管道取压点管段；
L4是试验阀门下游取压点后的直管段；
L5是指直管段取压点前的管段长度；
L6和L7是指流量计前后的管段长度。
试验程序：
1.对无特殊说明的产品，流量系数和流阻系数的测试应在产品处于全开位置状态。
2.启动阀门流量流阻试验机动力系统的水泵， 使管道内空气排净，全部充满水。
3.调节试验阀门开度并固定（止回阀除外） ，调节变频器频率、 下游调节阀门和旁通调节阀门等，使流量达到要求测试的流量值（允许有偏差），保证下游调节阀门前管道内的压力不低于35KPa。
4.流阻系数测试时应保证管道内流动处于紊流状态，雷诺数应大于40000。

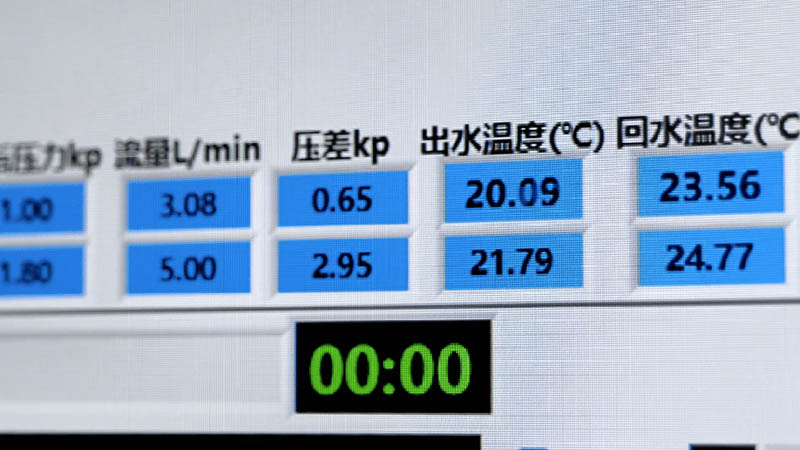

5.在流动状态达到标准要求时，进行各测控仪表的数据采集和记录，包括温度、流量、压力、压差等。当有装置设有L1直管段时，应同时记录△P1和△P2；当装置没有L1管段时，应在试验阀门测试完成后，取下试验阀门，将L2和L3管段连接在一起，按被试验阀门的试验程序和流量点进行测试管段L2+L3的压差测量。
以上就是阀门流量流阻试验机对阀门的流阻测试，如有试验疑问，可以咨询环仪仪器相关技术人员。
