在飞机铝合金涂装前处理中，国内外研究者相继开发硫酸阳极化、硼酸阳极化以及溶胶-凝胶表面处理技术。飞机铝合金溶胶-凝胶表面处理膜层，考察其对飞机蒙皮涂层性能的影响，我们对此做了相关腐蚀性测试，下面是主要试验内容。

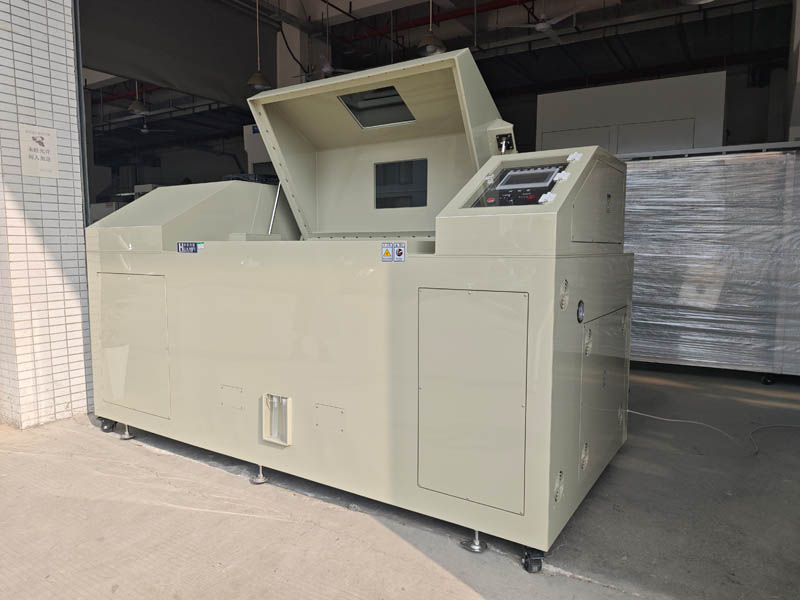

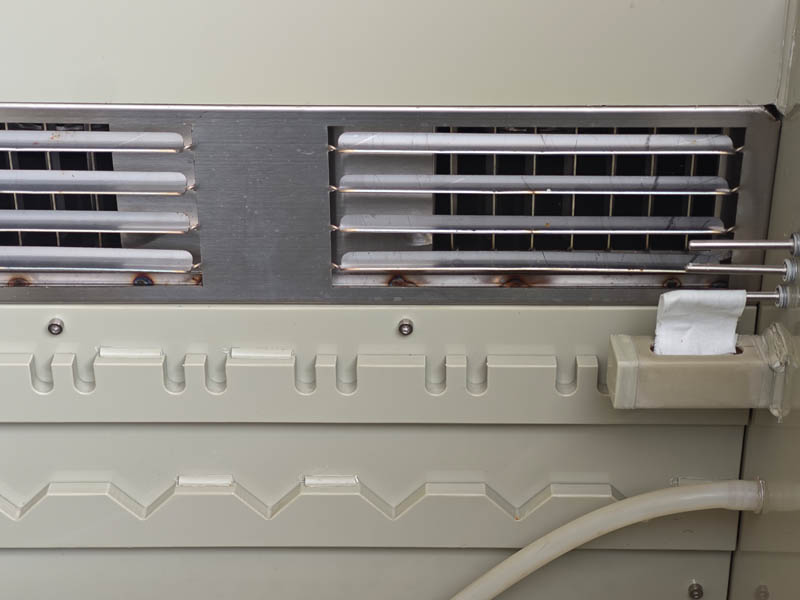

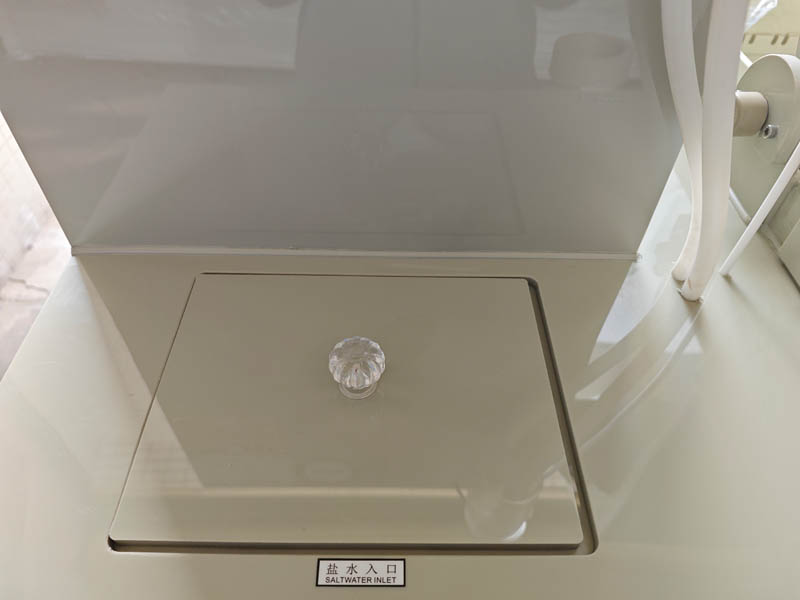

试验设备：环仪仪器 飞机防护涂层干湿交替腐蚀箱
涂层的制备：
a.铝合金化学表面清洗（包括丙酮清洗、碱清洗及三酸清洗等）
b.24h 之内喷涂溶胶-凝胶涂层
c.2h 后喷涂高固底漆
d.16h 后喷涂底色漆
e.16h 后喷涂清漆
f.室温放置 14d 后测试涂层性能
测试条件：
a.盐雾试验溶液：将氯化钠溶于水中，浓度为（50±10)g/L。溶液的pH值应在6.0~7.0范围内。
b.盐雾沉降速率：在24h的周期内收集盐雾时，盐雾的沉降速率应为1mL/h~2mL/h。
测试内容：
1.在30±2℃环境下，进行210min的盐雾试验
2.在40±2℃环境下，进行210min的干燥试验
3.在40±2℃，湿度75±15%环境下进行1470min的交替干湿试验
4.在30±2℃环境下，进行102min的盐雾试验
5.在40±2℃环境下，进行210min的干燥试验
6.在30±2℃，湿度95~100%环境下进行378min的交替干湿试验
7.在35±2℃环境下，进行180min的干燥试验
8.在25±2℃环境下，进行120min的干燥试验
整个循环需要48h，重复试验循环至1000h。
以上就是飞机蒙皮涂层的腐蚀性能测试，如有试验疑问，可以咨询环仪仪器相关技术人员。
