双温区湿热试验箱结构讲解

双温区湿热试验箱可以理解为一种定制型的恒温恒湿试验箱，而双温区湿热试验箱是专门为雾灯气雾试验而设计的，设计标准来源于丰田TSC3000G。下面，我们结合产品实物，来认识一下双温区试验箱的结构。

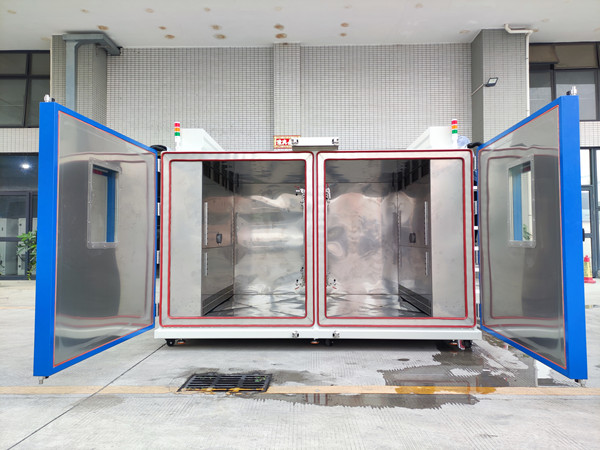

双温区湿热试验箱分为左右两个测试区：

右区为安装灯具背面（引擎室面），此区域可以做高低温循环及恒温恒湿试验。

左区为透镜安装面（车外部件），此区域可以做冷水降雨及恒温恒湿试验。

左右两区皆可于分离时单独运转温湿度条件。

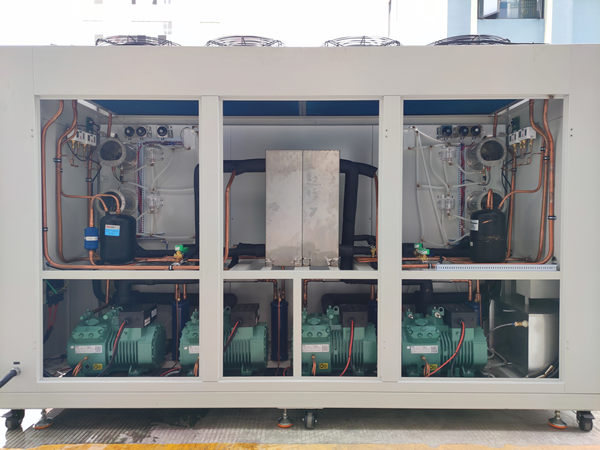

试验箱的背面是冷冻系统。冷冻系统原装进口省电型工业用低温压缩机左右两组，一般采用比泽尔的压缩机。冷却方式采用气冷式，冷凝器采鳍片式，附散热马达装置。为了更好地控制制冷，我们会采用原装进口干燥过滤器，电磁阀等冷冻配备。

在控制方面，试验箱采用双控制器，这样可以更好地控制每个温区的温湿度，这样的设计方式类似于双层恒温恒湿试验箱，双层恒温恒湿试验箱是立式的，而双温区试验箱则是卧式。

其实双温区试验箱的设计结构并不难，在设计时，主要考虑的是箱内部的空间要紧凑，太大了会影响测试效果。
