汽车电池高低温试验箱设计方案

锂离子电池由于其能量密度大、寿命长、无记忆效用、对环境友好等特点，已经成为小型电子设备的主要电源。当下，汽车电池的高低温试验箱，需要一款靠谱的高低温试验箱来解决，下面提供环仪仪器的汽车电池高低温试验箱解决方案。

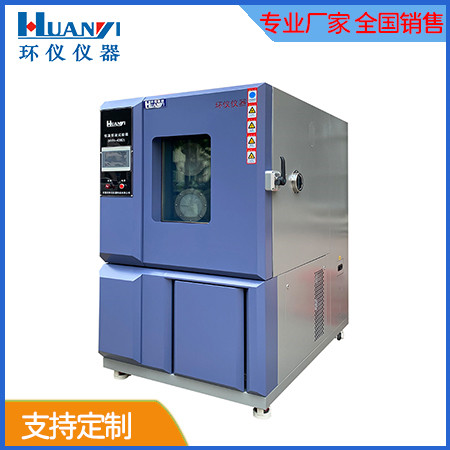

方案名称：汽车电池高低温试验箱

设计方：环仪仪器

方案描述：

1.测试室包括有内胆和外壳，在内胆和外壳之间设有保温层，主通道连通至所述测试室的内胆中。

2.主通道和支通道包括用于向测试室送风的上层主通道和上层支通道、以及用于从测试室抽风的下层主通道和下层支通道。

3.风循环装置包括有进风风机和回风风机，进风风机设置于上层主通道中靠近测试室的位置，回风风机设置于下层主通道中靠近测试室的位置。

4.内胆由不锈钢板制成，在所述内胆中装有用来放置锂电池的支架，该支架由阻燃、绝缘的衬垫材料制成。

5.制冷装置为采用水冷方式的制冷压缩机。

6.加热装置为支架式加热器。

7.主通道和两个支通道之间为“Y”字形连接。

8.切换装置为设置于上层主通道内的阀门，该阀门可在两个支通道之间切换。

方案效果：

其将锂离子电池高低温测试室与制冷装置、加热装置有效隔离，一旦电池在测试过程中发生燃烧或爆炸，可以有效地将发生危险的电池与价格昂贵的制冷及加热装置隔离，以避免设备损坏。

同时，测试人员可以在与测试电池隔离的安全环境下操作该设备，在发生危险的情况下，可以及时关闭测试设备，而无需与电池接触，保证了人员安全。
