GB/T10485汽车信号照明太阳光聚焦实验箱主要用于带有透镜单元的外部照明或光信号装置的太阳光聚焦试验，试验方法满足《GB/T10485》的标准要求。通过试验评定在太阳照射情况下通过光学单元形成的聚焦点， 以及聚焦点对光学单元的光源及附属光学结构、周边装饰框等区域的烧蚀和破坏情况。
下面，我们了解一下该试验方法。

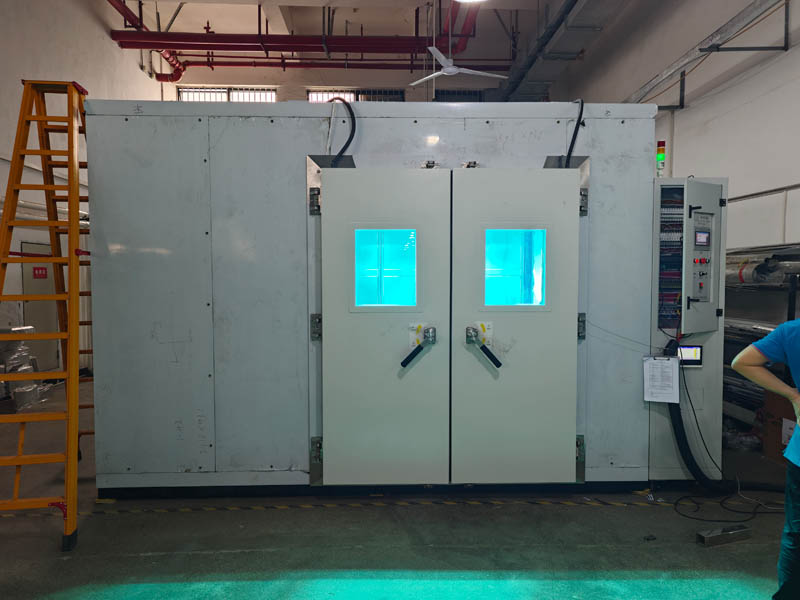

试验设备：环仪仪器 GB/T10485汽车信号照明太阳光聚焦实验箱
样品数量：2 只照明或2 只光信号装置。必要的夹具、灯具点亮装置和点灯线束。
试验条件：
被测光学单元表面接受到的光源辐照度应为1 120 W/m² ±112 W/m² , 灯具样品周围环境温度控制在40 ℃ ±2 ℃。试验过程中灯具不点亮。
试验方法：

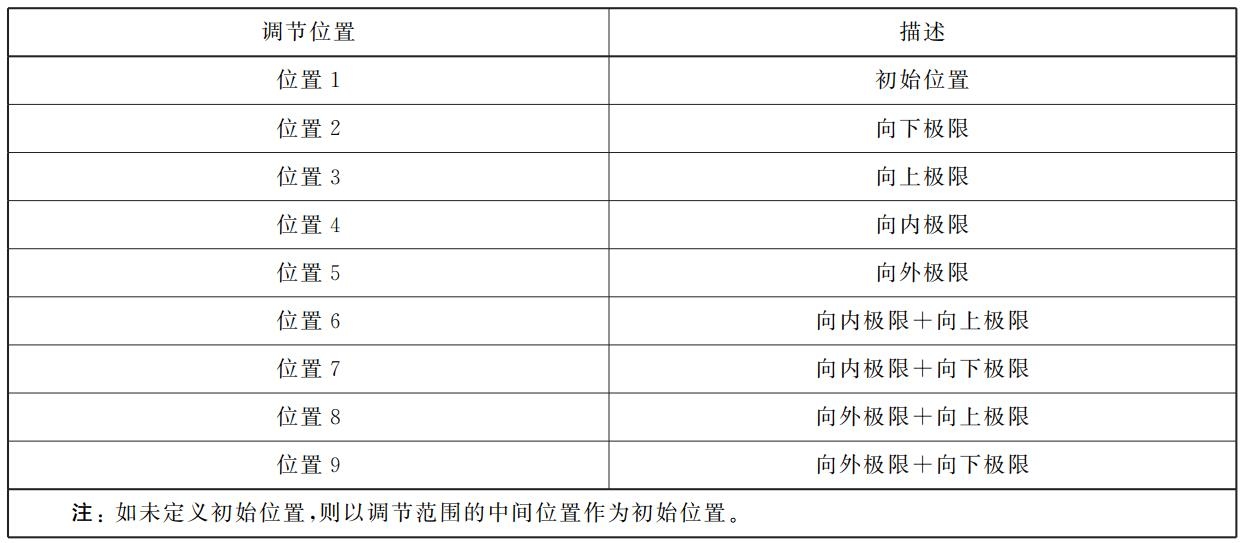

1.样品应模拟装车状态，安装在专用试验支架上。 对于光学单元相对灯具壳体能够进行调整的灯具样品，应首先调整灯具调整机构，将透镜单元位置调整至设计初始状态，见下表。

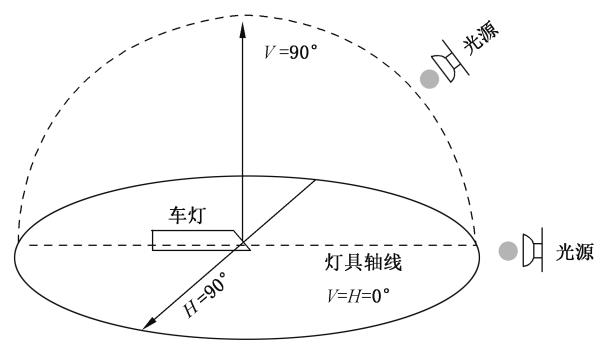

调整模拟器光源的照射高度角V 和方位角H 为0°(见下图)， 同时调整灯具光学单元基准中心至光斑中心，使模拟器的光源均匀照射到被测单元上。

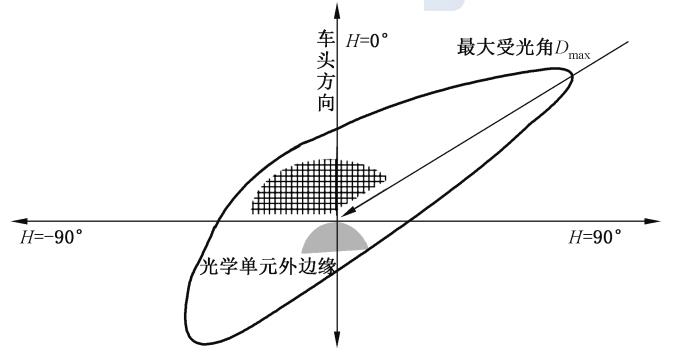

2.在高度角V(-30°~90°) 、方位角 H (-90°~90°) 范围内对光学结构进行聚焦试验。 如果通过产品图纸能确定样品最大受光角D max, 可以缩小测试范围，见下图中的阴影部分。

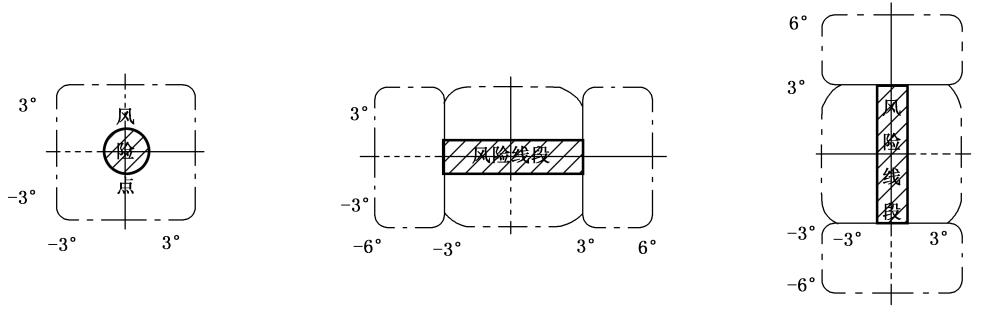

3.如果能够提供仿真高度角和方位角步进小于或等于5°的 CAE 仿真报告，以确定聚焦风险角度的风险点和/或风险区域，则可不进行上述“方法2”的测试，只针对仿真结果的点和区域进行测试。同时考虑灯具安装及透镜位置调整公差，测试时在仿真风险点和区域基础上将高度角和方位角各扩大±3°范围，即每个风险点和区域最小范围为6°×6°的测试区域， 见下图。 针对 CAE 仿真结果中每个风险点和/或区域逐个确定测试区域。
4.通过以上要求确定测试区域后，设定温度箱温度为40℃ , 当样品温度达到设定温度后，沿测试区域最外侧方位角从下往上匀速调整高度角完成一次扫描，调整方位角后重复扫描测试，直至完成所有区域测试。高度角移动速率为0.25°/min，方位角每次的调整步长为0.5°。
上述调整过程可以通过调整模拟器光源、调整样品或两者同时调整来实现。
5.按上述“试验方法1.”依次按表中的调节位置1~位置9 进行风险区域测试，如仿真报告显示某个调节位置无风险区域，则该位置无需测试。
结果评定：
试验后灯具样品应能正常点亮，拆开样品检查，透镜内光源及附属光学结构、 透镜外周边装饰框等区域应无变形、变色、挥发、起泡或烧蚀等异常情况。
以上就是GB/T10485汽车信号照明太阳光聚焦实验箱的试验方法，如有试验疑问，可以咨询环仪仪器相关技术人员。
