依据EN 14129:2024标准，安全阀的人工加速老化试验需要使用3个样品，试验以24小时为一个循环。下面，我们来看看安全阀的试验程序的设计与循环试验。
试验设备：环仪仪器 安全阀人工加速老化箱
循环试验设计：

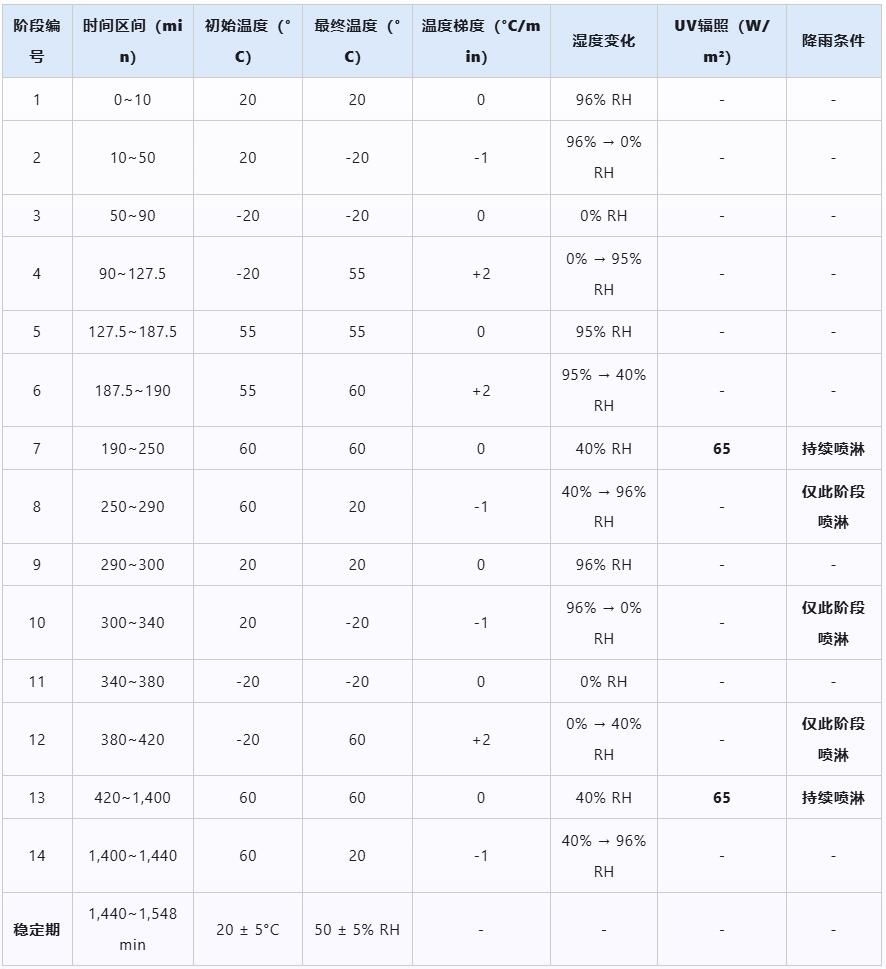

依据EN 14129:2024标准，试验以24小时为一个循环，包含14个阶段，可参考下面的循环图。
初始稳定：20℃、96% RH，持续10分钟。
快速降温：20℃→-20℃，降温速率1℃/min，持续40分钟。
极寒干燥：-20℃、0% RH，持续40分钟。
快速升温：-20℃→55℃，升温速率2℃/min，持续37.5分钟。
高温高湿：55℃、95% RH，持续60分钟。
UV准备：55℃→60℃，湿度降至40%，持续2.5分钟。
UV老化I：60℃、40% RH、UV强度65 W/m2，持续60分钟。
过渡恢复：60℃→20℃，湿度升至96% RH，持续50分钟。
二次深冷：20℃→-20℃，湿度降至0% RH，持续80分钟。
二次升温：-20℃→60℃，湿度升至40% RH，持续40分钟。
UV老化II：60℃、40% RH、UV强度65 W/m2，持续980分钟。
末尾恢复：60℃→20℃，湿度升至96% RH，持续40分钟。
总试验时间：≥1000小时，支持多循环叠加测试。
为什么要用安全阀人工加速老化箱？
使用泄压阀人工耐候气候箱进行老化试验，并非仅仅为了满足程序要求，其核心原因在于安全泄压阀作为液化石油气系统的重要安全组件，必须在长达数年的极端户外服役期间保持功能的绝对可靠。
采用泄压阀人工耐候气候箱进行试验，能够在可控条件下模拟自然环境中紫外辐射、温度变化、湿度变化及降雨等多因素耦合作用，对泄压阀进行加速老化处理，从而在较短时间内获得其长期服役性能变化规律，提高试验结果的科学性、重复性及可靠性，并满足相关标准对产品耐候性能验证的要求。
如有安全阀人工加速老化箱的选型疑问，可以咨询环仪仪器相关技术人员。
