儿童处在生长发育阶段，机能尚不完善，自身抵抗力相对薄弱，容易受到有害物质的危害。儿童玩具由于原材料的使用、加工等过程可能导致挥发性有机化合物的残留，在使用过程中挥发性有机化合物易释放到环境中，对儿童造成伤害。
对于儿童玩具中有害物质的检测，可使用袋子法进行测试，本研究才有袋子法对儿童玩具进行整体测试，具有无损、操作简便、绿色环保的特点。
儿童玩具袋子法试验方法探讨：
试验设备：环仪仪器 玩具袋子法voc排放舱
材料与试剂：
Tedlar采样袋：10 L，配2个聚四氟乙烯阀门;
Tenax-TA管：178 mm×6 mm(O.D.)×4 mm(I. D.)，吸附剂为 Tenax-TA固体吸附剂，粒径60~80目，200 mg以上;
高纯氮气：99.999%纯度;
标准物质：苯、甲苯、乙苯、邻二甲苯、对二甲苯、间二甲苯(纯度≥99%)。
试验方法：
1.采样流程
将试样装入经处理的采样袋中，用密封条密封。往样袋中充入样袋容积30%左右的纯氮气，用泵将气体抽出，在(25±2)℃的环境温度下充入采样袋容积40%的纯氮气。
将采样袋置于(70±2)℃恒温中，保持4 h。利用气体采样泵，在200 ml/min的采集速率下，采集1 L的气体至 Tenax-TA管中，上机测试。
在上述条件下，不放入样品进行空白试验。
2.测试条件
热脱附参数:
a.脱附温度250℃;
b.脱附时间5 min;
c.脱附气流量30 ml/min;
d.冷阱温度-10℃;
e.冷肼加热温度300℃;
f.载气高纯氮气。
气相色谱-质谱的参数:
a.色谱柱 DB-5(30 m×0.25 mm×0.25μm);
b.进样口温度250℃;
c.载气氦气，恒流1.2 ml/min;
d.升温程序初始温度40℃保持3 min，以5℃/min升至150℃保持2 min，再以20℃/ min升至290℃，保持2 min;
e.传输线温度280℃;电离方式电子轰击电离(EI);
f.电离能量70 eV;
g.扫描方式全扫描模式，离子范围15~500 m/z。
试验结果：

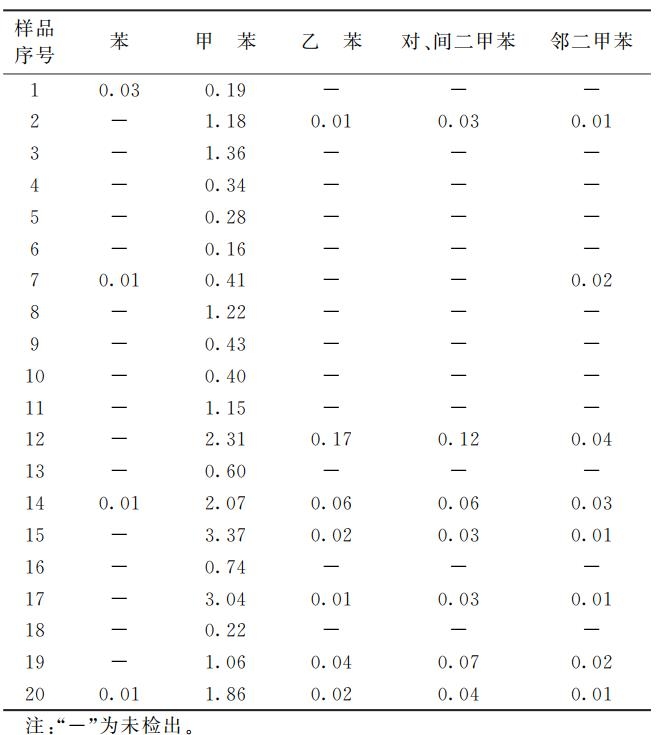

应用本方法对市面上的20 个儿童玩具产品进行了测试，测试结果见下表（单位mg/m³）。结果表明，所有样品在本方法试验条件下均不同程度地释放甲苯， 部分样品释放出苯、乙苯、二甲苯等化合物。
如有玩具voc排放测试的试验疑问，可以咨询环仪仪器相关技术人员。
