由于钛合金具有高强度、高韧性以及高耐磨性等诸多特点，钛合金材料在诸多领域都有广泛的应用。为探究深冷处理对不同材质的钛合金微观组织的影响，我们将TA7、TA6、TC4三种钛合金进行深冷处理（DCT），分析深冷处理前后的钛合金微观组织的变化情况。
钛合金深冷处理研究：

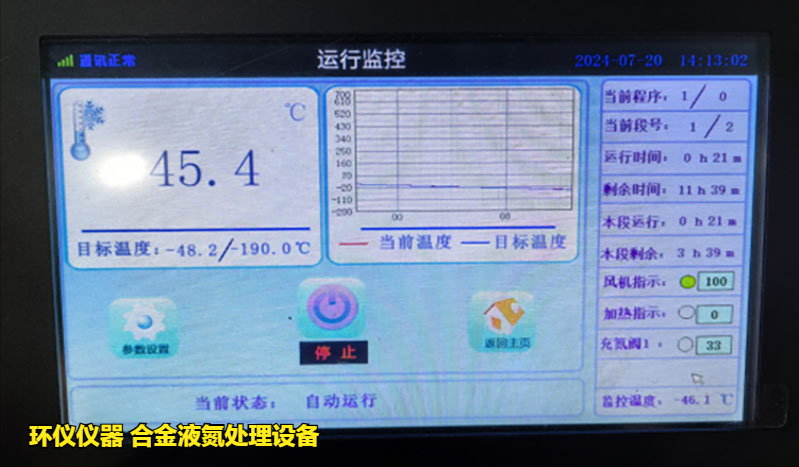

处理设备：环仪仪器 合金液氮处理设备
样品大小：钛合金棒材（TA7、TB6、TC4）原始材料切割为10 mm×10 mm×8 mm的立方体试样。
处理过程：
1.预处理：
为保证样品的表面平整度与洁净度，试验样品需先用砂纸进行打磨和抛光。
2.深冷处理：
将试样放入合金液氮处理设备（-196℃）中处理，保温48h后，待恢复至室温进行后续实验。
显微组织观察：

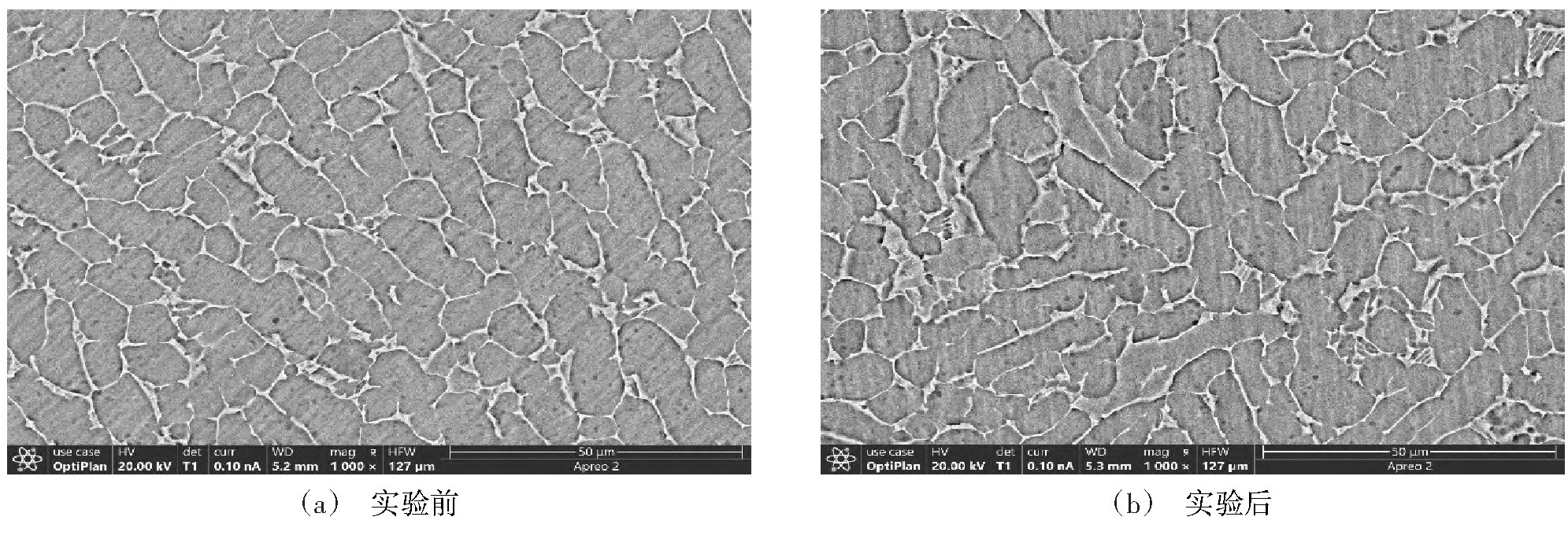

1.实验前后 TA7 钛合金的电子扫描电镜图

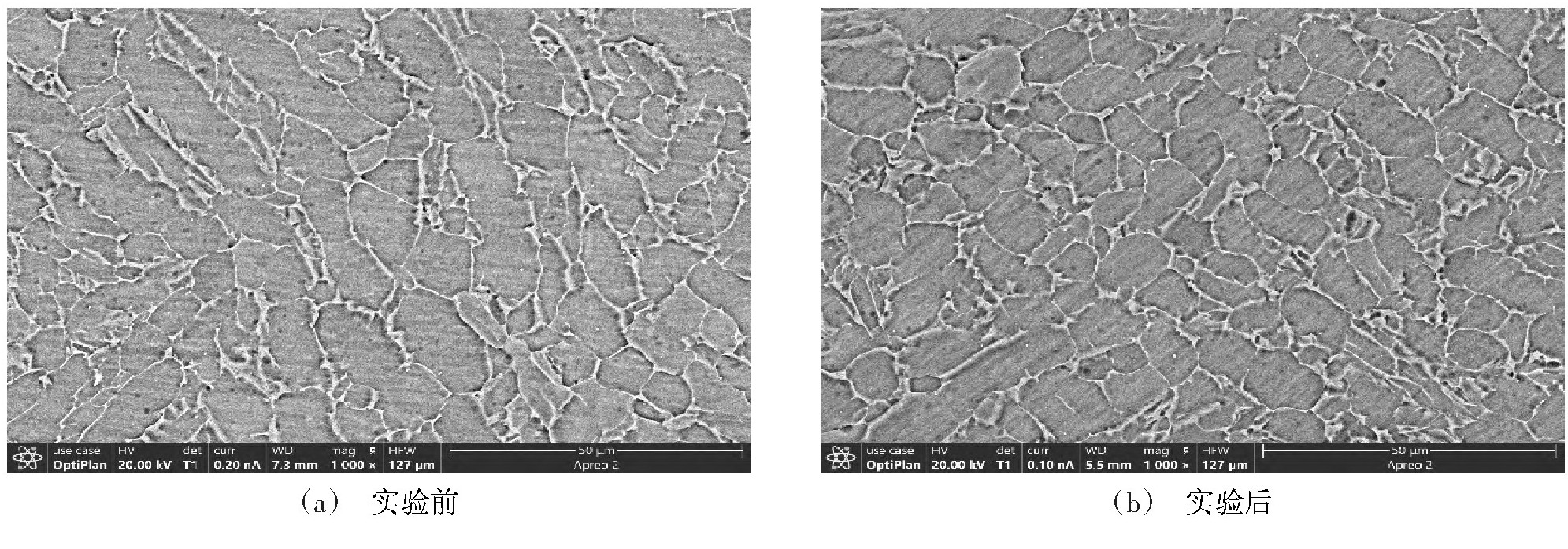

2.实验前后 TB6 钛合金的电子扫描电镜图

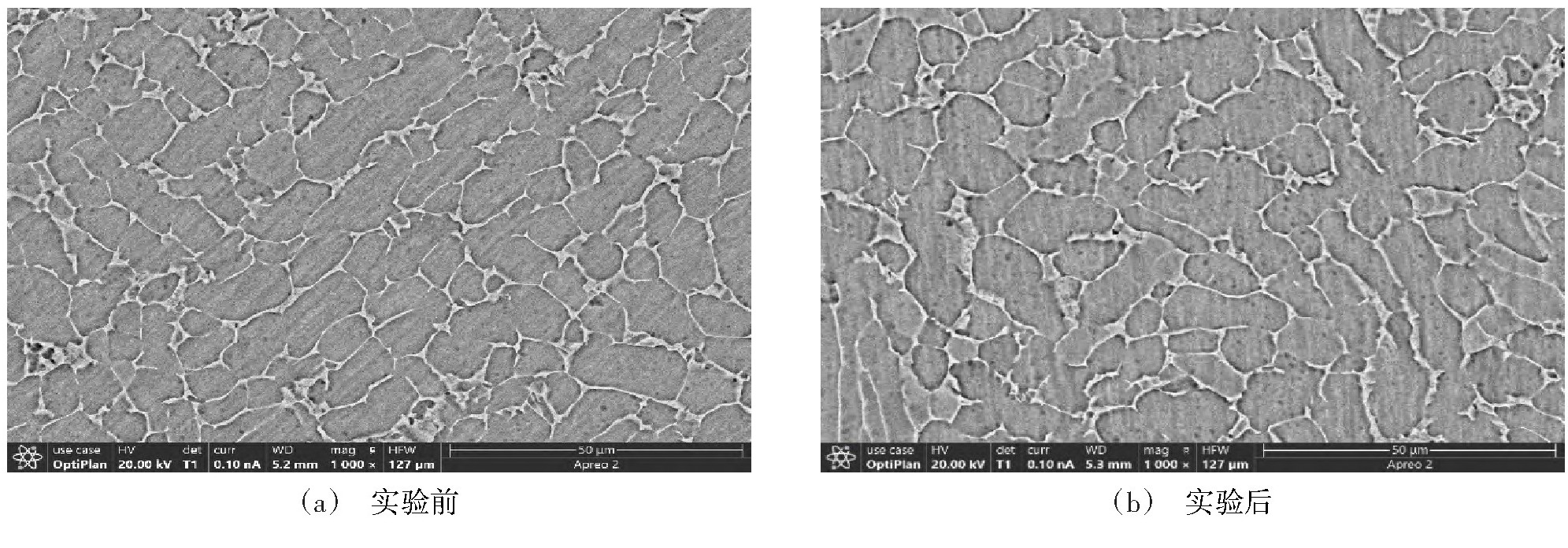

3.实验前后 TC4 钛合金的电子扫描电镜图
通过实验前后的对比可知，实验前的金相组织由大片微观组织组成，分布并不均匀，晶粒体积较大；深冷处理后，晶粒尺寸均有一定的变化，由于温度降低，冷压缩力增大，导致晶粒受到挤压，故尺寸发生了变化，微观组织变得更加密集。与此同时由于晶粒受到挤压，在晶体的局部上出现了一定量细小的亚晶。
从以上实验结果可以发现，深冷处理对三种钛合金均可起到细化晶粒，促进产生析出物的作用。
实验结论：
三种材料在深冷处理之后，均有黑色析出物析出的现象，其中TA7与TC4钛合金析出物数量增加最为明显。对于TA7钛合金来说，这是由于晶粒存贮的能量被释放，发生再结晶现象，产生新的转化物，而这些转化产物颗粒较小并吸附在原基体之上。
以上就是对钛合金的深冷处理研究，如有深冷处理试验疑问，可以咨询环仪仪器相关技术人员。
