根据《GB 16897-2022 制动软管的结构、性能要求及试验方法》标准的要求，制动软件需要进行高温脉冲试验，以判断制动密封件的耐温度脉冲性能，下面，我们来看看制动软件的高温脉冲试验的试验要求。

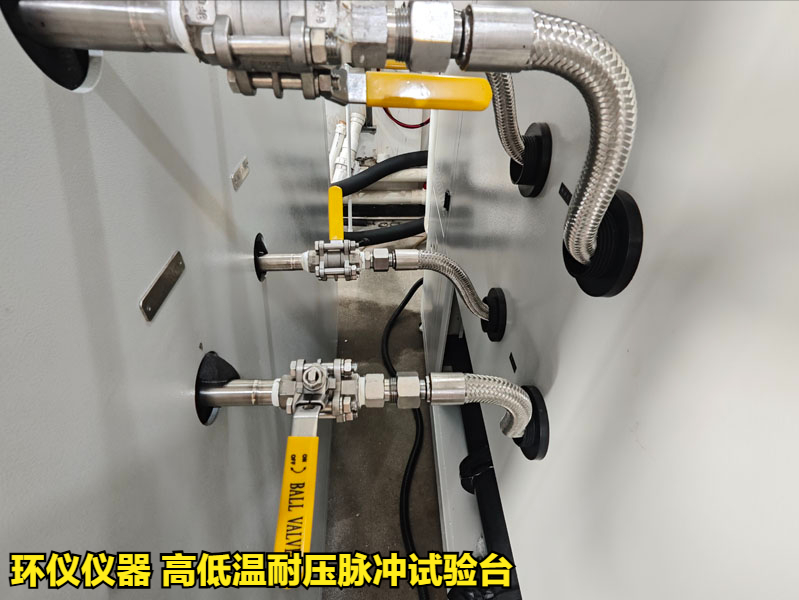

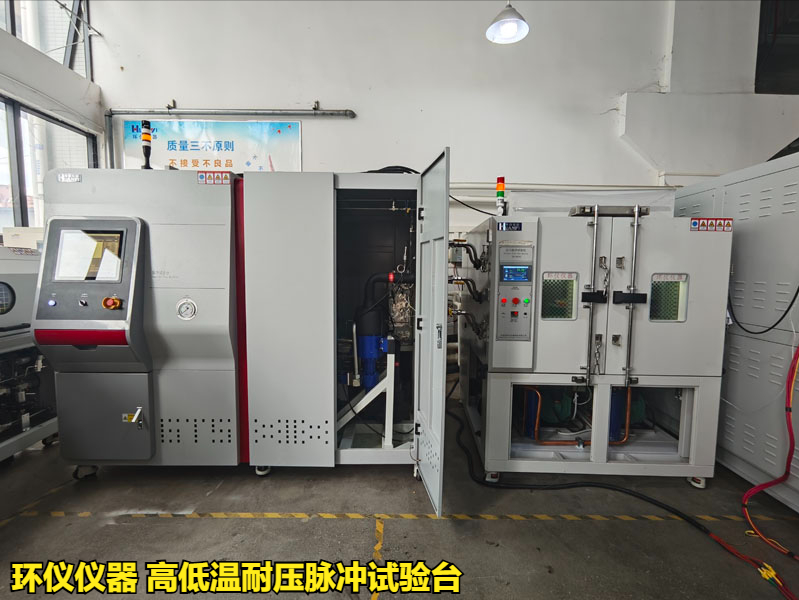

试验设备：环仪仪器 高低温耐压脉冲试验台
试验标准：GB 16897-2022 制动软管的结构、性能要求及试验方法
试验制动液要求：液压制动软管总成试验时使用的制动液应为GB 12981-2012规定的HZY3或HZY4，也可采用其他的试验介质进行试验，但应在试验报告中注明。
试验程序：
1.将液压制动软管总成试样连接到能产生0MPa~11MPa压力的压力循环装置上。
2.将压力循环装置和试样充满制动液，并排出空气。
3.在30min内使试验箱内的环境温度达到143℃±3C。

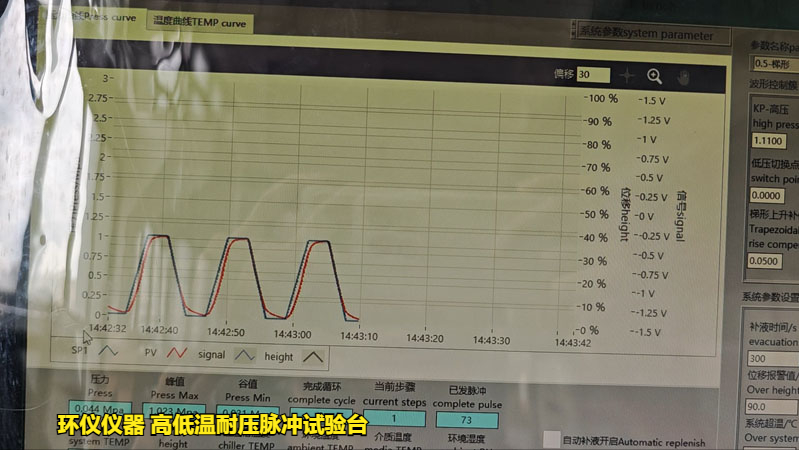

4.开启压力循环装置，在2s内使试样压力从0MPa升至11MPa±0.1MPa，保持60s±6s，再以同样的时间使试样压力从11MPa±0.1MPa降至0MPa，保持60s±6s，此为一个循环，至少进行150 次循环试验。
5.试验完成后，从试验箱上拆除试样，并排出制动液，在室温下放置至少45min。
6.进行爆裂强度试验。
爆裂强度试验：
将液压制动软管总成试样一端连接到压力系统上，注满试验介质，排出所有空气后封堵另一端。以100MPa/min±20MPa/min的速度施加压力至28MPa±1MPa，保持120s±10s，然后仍以同样的速度升压，直到试样接头脱落、泄漏或软管爆裂，记录最大压力和破坏类型。
以上就是高温脉冲试验过程，如有试验疑问，可以咨询环仪仪器相关技术人员。
