氢能源综合环境测试舱的设计特点

时间:2024-05-29 02:26:59 作者:环仪仪器 点击:

氢能源综合环境测试舱用于组件测试(电池、电堆、BoP)和系统测试,在设计时,需要考虑氢能源堆积在试验舱的顶部,造成局部氢气浓度过大,影响到环境舱的安全性。那么,在设计氢能源综合环境测试舱需要怎么做?

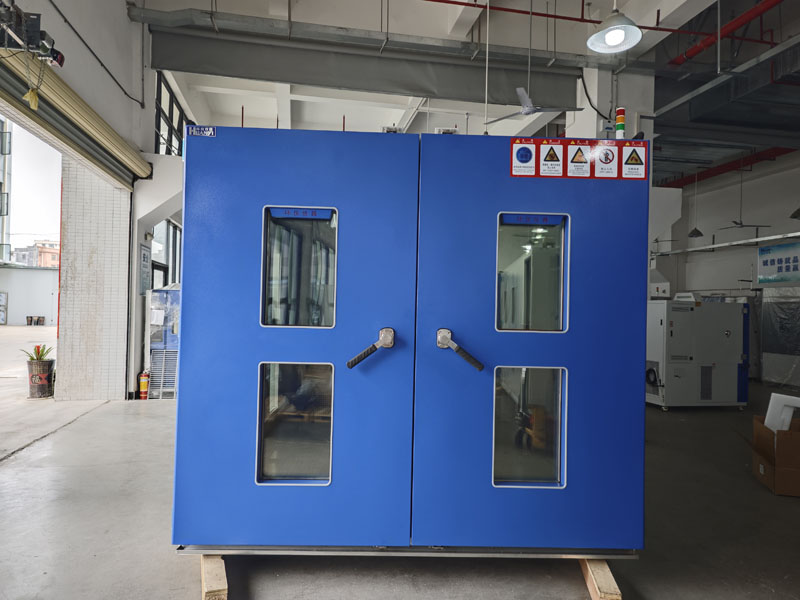

氢能源综合环境测试舱的设计特点(图1)

氢能源综合环境测试舱的设计特点:

1.由于氢气的密度相对于空气来说较低,因此氢气容易堆积在试验舱的顶部,造成局部氢气浓度过大,影响到环境舱的安全性,因此,存在改进的空间。

将舱体的内顶壁设置呈锥形面,使氢气在上升时能够顺着锥形面进入到汇集管中,然后通过排出管道排出舱体,有效的避免了氢气堆积在舱体顶部的情况出现。

2.在舱体的内底壁上呈阵列安装多个空管,每个空管均匀送气管连通,同时在舱体一侧舱体的内腔设置蛇形管,蛇形管一端与进气管道连接,另一端与送气管连接,通过进气管道中的高速风扇将外界空气加速吹入到送气管中,空气通过送气管进入到空管中,并从空管上的气孔向上喷出,在舱体内形成自下而上的单向空气循环,空气在流动的过程中能够带动氢气移动并进入到汇集管中,增加了舱体内腔空气的流动性,避免了舱体内氢气浓度的上升,保证了舱体内腔环境的安全性,另外,在蛇形管的一侧设置半导体制冷片,通过半导体制冷片对蛇形管内的空气进行制冷,降低舱体内的温度,避免了舱体内温度过高。

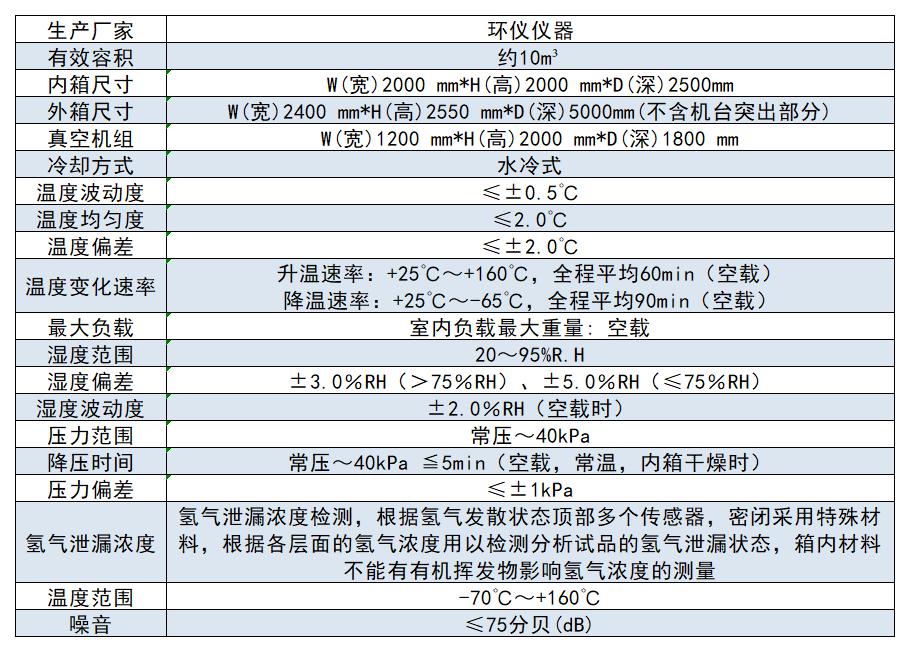

氢能源综合环境测试舱要求:

氢能源综合环境测试舱的设计特点(图2)

标签: 涉氢环境舱
