温湿度传感器校准标定系统技术方案

时间:2024-01-25 13:58:27 作者:环仪小编 点击:

为了确保温湿度传感器的准确输出,生长过程中的标定环节越来越受到重视。通过与客户的沟通,我们定制出一款温湿度传感器校准标定系统技术方案,通过结构和通风方面的改进,有效提高了校准精度。

方案名称:环仪仪器 温湿度传感器校准标定系统

舱室结构设计:

舱室主体:内部设有制冷加热装置,为标定提供温度变化条件。

标定用内腔室:位于舱室主体内,通过整流片的设计,使得温湿度标准探头侧的温度更为均匀。

保温舱门:设有密封圈,确保标定用内腔室在标定过程中保持稳定。

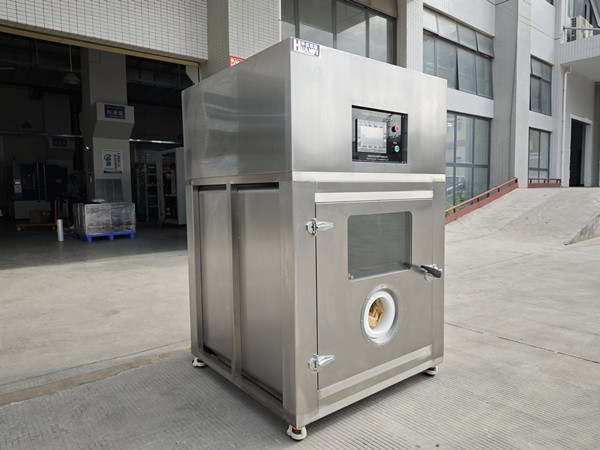

温湿度传感器校准标定系统技术方案(图1)

循环对流风道设计

两组循环对流风道:位于标定用内腔室与循环风扇之间,形成两组循环对流风道。通过同步进行的循环,温度梯度得到有效控制,深度方向温度梯度小于0.1度。

独立设计的循环风扇与热交换翅片

独立设计:循环风扇与热交换翅片之间留有间隙,不直接接触。这种设计减少了不必要的热传递,增加了热交换翅片表面的空气流量,更好地控制温度。

温湿度传感器校准标定系统技术方案(图2)

方案特点:

1.温度控制精度提升:通过两组循环对流风道和独立设计的风扇翅片,减小了温度梯度,使得深度方向温度梯度能够保持在0.1度以内。

2.减少热传递影响:独立设计的循环风扇和热交换翅片之间的间隙,有效减少了不必要的热传递,提高了校准的准确性。

温湿度传感器校准标定系统技术方案(图3)
