航天器热真空试验设备的主要构成

热真空实验为航天工程用品和材料必做实验，热真空实验可以考核航天用品和材料的热设计，航天器热真空试验设备的主要构成由什么部分组成？下面我们来了解一下。

热真空试验设备主要由真空容器、热沉、真空抽气系统、高低温度调节系统、试验件安装底板、检测与测量系统.控制与数据采集处理系统等组成。根据试验要求，部分设备还包括防污染系统、复压系统和其他外围辅助系统等。

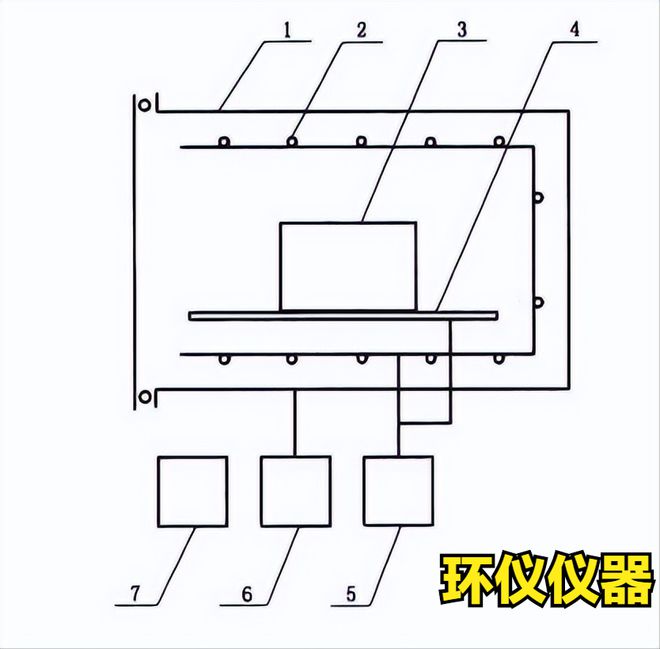

热真空试验设备中的热沉温度在一定范围内连续可调，应满足试件达到最大和最小预期温度的要求。热真空试验设备具有热真空试验及热循环试验功能。设备的组成见下图。

说明:

1.真空容器;

2.热沉;

3.试验件;

4.试验件安装底板(温控或非温控);

5.热沉及底板温控系统 ;

6.真空抽气系统;

7.控制与数据采集/处理系统。
