1、用途和性能

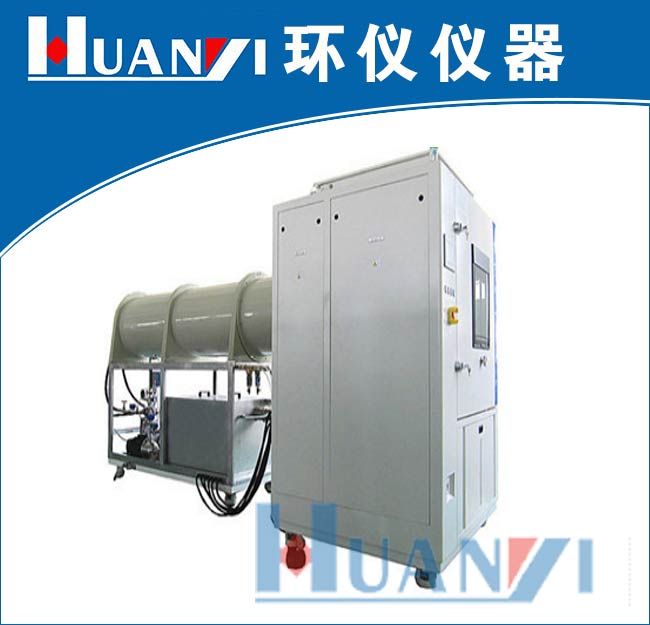

1.1、IPX9K高温高压喷水测试台本试验装置可用于考核各种电气产品和部件，在运输或使用过程中可能遭受到滴水影响而产生的质量故障。
1.2、IPX9K高温高压喷水测试台可满足IPX5 、IPX6，IPX6k IPX9k 的防护等级测试和GB/T 4208-2017外壳防护等级（IP代码），且符合ISO20653-2006 要求。
2、技术参数 | |
2.1内箱尺寸 | 1200*1000*1000 mm（宽*深*高） |
2.2外箱尺寸 | 1600*3000*1900 mm（宽*深*高） |
2.3水压 | 可调 |
2.4喷水孔尺寸(mm)： | IPX5直径6.3 mm（1个） IPX6直径12.5 mm（1个） IPX6K直径6.3 mm（1个） |
2.5喷水间距(m) | 2.5m～3m |
2.6水流量计 | 3个 |
2.7水流量 | IPX5(12.5升/分钟) IPX6(100升/分钟) PX6K(75升/分钟) |
2.8 IPX9K | 1、水压：10000±500kpa 2、流量：15±1升/分钟 3、温度：80±5度 4、角度：0，30，60，90度，间隔100-150 |
3、试验转台 | |
3.1、整体结构 | 由转盘，可调速电机组成 |
3.2、转台转速 | 5∽10rpm |
3.4、试验时转动方式 | 连续转动。 |
3.5、转台承重 | Ø1500mm转盘最大承载≥200kg（均匀） |
3.6、转盘高度固定不可调节 | |
3.8、材料 | 304不锈钢 |
3.9转控制、转动动作由控制柜控制 | |
4、智能控制系统 | |
4.1、控制系统 | 可编程控制器PLC+7” 彩屏触摸屏。 |
4.2、流量和水压：手动调节 | 手动调节 |
4.3、控制器 | PLC 中央处理器。 |
4.4、人机界面： 触摸屏7 寸彩屏。 | 触摸屏7 寸彩屏。 |
4.5、控制功能 | 流量控制、摆管淋雨动作控制、载物台动作控制、试验时间控制。 |
4.6、保护功能 | 漏电保护、过载保护、短路保护。 |
