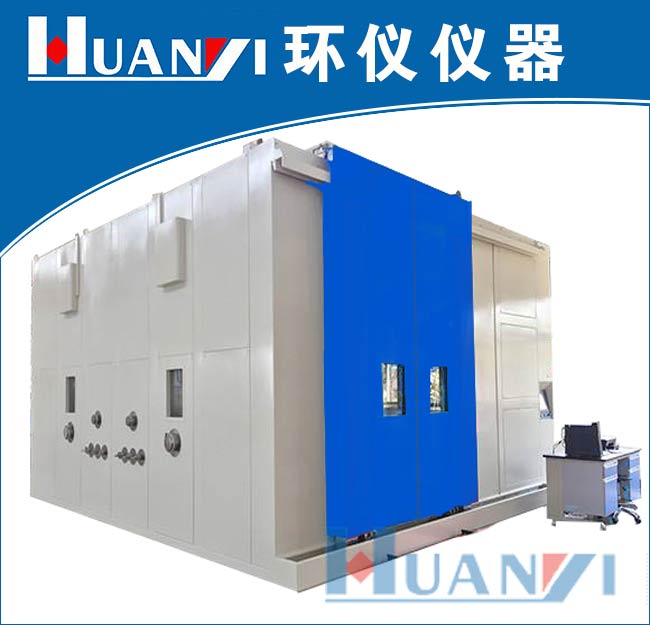

汽车整车环境试验舱 型号:HYZC-HW-72

产品简介: 汽车整车环境试验舱是依据整车(轿车、轻卡)环境试验性能测试的工作状态,经保温隔热处理后,采用适当的通风、空调设备以满足整车动力匹配,经济性能匹配,整车冷启动性能匹配,整车空调性能开发,整车低温适应性能,排放性能等试验要求。

产品详情

一、适用范围:

汽车整车环境试验舱是依据整车(轿车、轻卡)环境试验性能测试的工作状态,经保温隔热处理后,采用适当的通风、空调设备以满足整车动力匹配,经济性能匹配,整车冷启动性能匹配,整车空调性能开发,整车低温适应性能,排放性能等试验要求。


二、汽车整车环境试验舱仪器特征:

1.新风系统

在环境仓温度为 0 ℃~–40℃时 风量大于1200m³/h,在环境仓温度为20℃时 风量大于3000m³/h,新鲜空气的送风机为变频式电机,新风机组具备手动开关及风量调节功能。


2.汽车尾气排放系统

提供不锈钢变频风机、由舱内到室外管路和排气背压调控装置,使在试验全过程中排气管出口处出的静压力不超过±1.25 kPa(满足GB18352.2-2001);最大排气抽气量,4000 m³/h。


3.舱体

①  整体结构

汽车整车环境试验舱整体呈上下层立体布局,下层为环境舱体,上层为循环风道。

②墙体构造

聚氨酯拼装库板,厚度150 mm,外表面采用喷塑彩色钢板(厚度1.5mm),内表面采用不锈钢板(SUS304 1.5mm)。

库板边缘带有绝热密封带,拼装完成后敷以硅酮密封胶,并用不锈钢板条覆盖将两块库板铆接。

③地板构造

在设计结构上基本与墙体相同。另外增加了防滑层和受压盘。

防滑不锈钢材厚度≥3mm,地面承载能力1200kg/轮,冷却风机移动范围内有加强承重处理;设备基础构造满足转鼓设备保温的需要

④测试仓内净尺寸:视实际使用情况而定

⑤测试仓门:车辆通行门,带观察窗的人员通行门

⑥观察窗:控制室观察窗;各扇门上的观察窗


技术参数:

温  度 范 围

-40~+80℃

工作室尺寸

17000×700×4500(长×宽×高)(mm)或依客户要求订制

温度变化速率

25℃←→-40℃,2.5小时,25℃←→60℃,2小时 (空载,全程平均)

温度控制精度

±1℃  (控制点处测量、无热负荷变化时

温  度 偏 差

±2℃  (无热负荷变化时)

制  冷 方 式

蒸汽压缩制冷

循  环 风 机

循环空气流量约为150,000 m³/h

地  板 结 构

防滑不锈钢材厚度≥3mm,地面承载能力1200kg/轮

墙  体 结 构

聚氨酯拼装库板,厚度180 mm,外表面采用喷塑彩色钢板(厚度1.5mm),内表面采用不锈钢板(SUS304 1.5mm)

数据采集系统

1、数采模块要求是进口品牌,满足室内和室外试验,并配备车载电源、笔记本电脑及采集软件(满足多台电脑使用)。

2、能同时采集200个K型热电偶、32路模拟信号、8个频率信号和1路OBD信号(由1个Can卡集成)。

3、需要配置5套Can卡、5根OBD采集线、10个压力传感器、6个流量传感器、4个转速传感器、3个湿度传感器、2个光照传感器。

安全报警系统



1、对舱内有害气体(CO和HC等)进行监测、自动报警并及时排出(按环保要求的规定设置限值)。

2、舱的壁面应安装压力释放阀。

3、安全和气体报警系统包括:环境舱内和控制室内设置紧急制动按钮;报警和故障信息显示在控制计算机操作界面的屏幕;压缩机超压保护等。


标签: 测试设备 整车试验舱
