目前方便面、饼干、奶粉等干燥食品，广泛采用了塑料复合薄膜进行阻隔性包装。由于塑料复合薄膜并不是绝对阻隔材料，也就是说在一定的温度、湿度条件下，气体(例如氧气)和水蒸气都有可能渗透到包装件内部，具有一定的渗透性。
为了探究复合袋的性能，我们采用熟化、剥离等测试，来验证复合薄膜的渗透性能。
试验设备：环仪仪器 烘干熟化处理炉，剥离试验机。
实验组：
A，B2组：复合胶层很薄＜15μm
C组:复合胶层为3μm，但复合后，进一步熟化时间＜2h，而熟化程度不够。
D组：复合胶层为3μm左右，熟化时间为48h。
E组：复合胶层＞5μm，熟化时间为 48h。
实验材料：
材料1：BOPET(15μ)/CPP(40μ)复合薄膜
材料2：BOPA(15μ)/CPP(40μ)复合薄膜

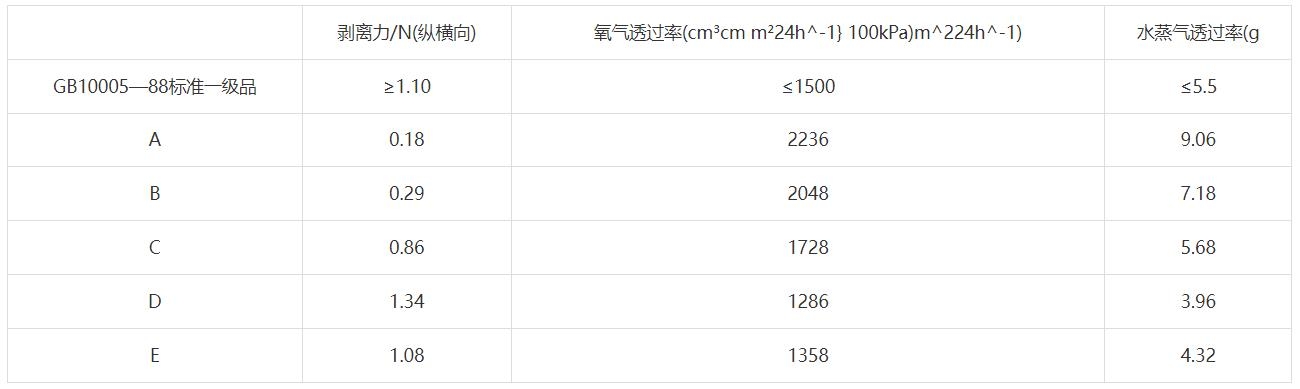

材料3：采用BOPP（20μ)/LDPE（40μ)进行干法复合干法复合后，熟化温度为55~60℃。测试结果见下表。

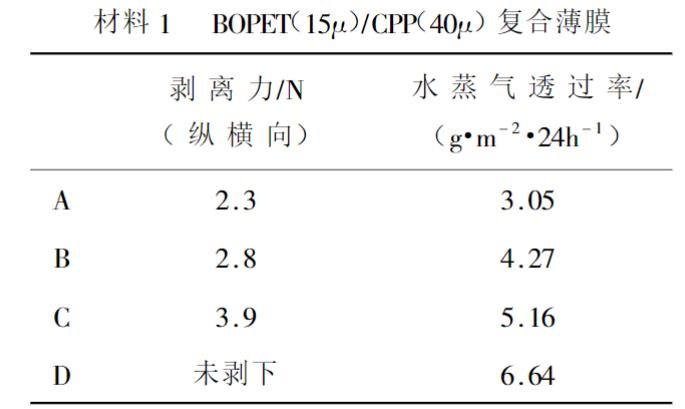

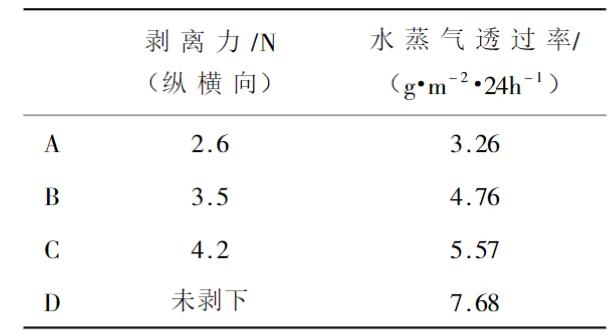

试验结果：
根据阻隔性包装储存期的计算公式：
式中：
t：为包装储存期（24h）；
w：被包装物品的净重（g)；
c2:被包装物品允许最大含水量（%)；
c1:被包装物品原始含水量（%)；
A：包装材料的表面积(m²)；
Q40：包装材料的透湿率（g/m²·24h)；
h1：包装储存环境的平均湿度（%)；
h2：包装内部的湿度（%）；
k：储存环境温度0℃时不同包装材料的系数。
例：
有一种湿敏性产品，干燥时重200g，装入厚度为0.055mm的（BOPP/LDPE)的包装袋中，包装面积为1300cm²；该产品干燥时含水量3%，允许最大含水量为8%；
如果储存在平均温度为20℃和相对湿度70%的环境中，其储存期为多长？
试验分析：
a.对于BOPET(15μ)/CPP(40μ）复合薄膜和BO-PA(15μ)/CPP(40μ)复合薄膜来说，熟化时间在4h的时候就已经剥离不了了，也就是这个时间的复合质量就已经达到很好的水平了。所以以4h为宜。
b.BOPP/LDPE复合袋采用聚氨酯双组份胶复合后，其熟化时间最好在48h左右（55~60℃），这样才能提高胶层的剥离力及阻隔性能。
c.对方便面、饼干、奶粉等一般干燥食品保质期（20℃，70%RH)在6个月时复合包装袋（BOPP(20μ）/LDPE(40μ))的透湿度应小于5.0（g/m²·24h)。
d.BOPP/LDPE复合袋采用聚氨酯双组份胶，在合适的复合工艺条件下，其阻隔性能随胶层厚度而变化。过厚、过薄其阻隔性能都较差，只有胶层厚度达到3μm时较合适。
以上就是烘干熟化处理炉对复合袋的熟化处理测试，如有测试疑问，可以咨询环仪仪器相关技术人员。
