拼块地毯俗称方块地毯，又名拼装地毯，是以弹性复合材料作背衬并切割成正方形的新型铺地材料。作为一种常见的室内装饰材料，其VOC释放量受到广泛关注。
下面，我们通过对原材料和加工工艺等方面对拼块地毯中 VOC 来源进行分析，对其VOC的释放水平和释放规律做相关研究。
试验设备：环仪仪器 装修材料voc排放测试舱
试样准备：刚下机的拼块地毯，主要原材料包括背胶、底基布、降黏剂、增塑剂、稳定剂、锦纶纱线。用铝箔袋包装密封当天送至试验室进行测试，试样尺寸为50 cm×80 cm。
试验条件：
试验舱温度(23±1)℃;
相对湿度(50±5)%;
试样表面空气流速 200.0 mL/min；
采样体积5L;
空气交换率1h;
材料-舱负荷比0.4 m²/m³。
试验过程：
1.取样：在试验前，先对试验舱进行高温清洁。试样水平放置于1 m³ VOC 试验舱的中心位置。试样放置24h后进行取样，检测挥发性有机化合物的释放。将 Tenax-TA 吸附管取样端与试验舱连接，吸附管的另一端与取样泵连接，按上述试验条件进行采样。
2.分析条件：将每次采样后的吸附管置于热解析装置中，经温度为 280 ℃解析 10 min，使解析气体由进样阀快速进入气质联用仪中进行色谱分析，样品含量以外标法进行计算。主要参照标准 ISO 16000:6-2021《室内空气第6 部分：利用 Tenax TA 的主动取样，加热解析和气相色谱MSD/ FID 的方法对室内和检测舱的空气中的易挥发有机化合物进行测定》
试验结果讨论：
1.TVOC 释放情况

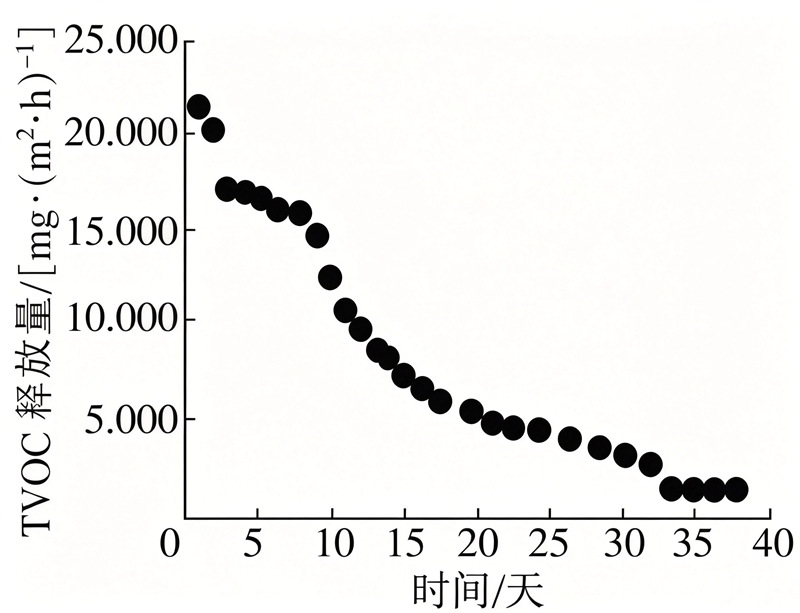

不同检测时间下的 TVOC 释放情况如下图所示。
a.前3天 TVOC 释放量随检测时间而显著下降，衰减率为20%左右，这可能与其生产时所用的溶剂型胶黏剂挥发有关。
b.第4~8天TVOC释放曲线比较平稳，这说明生产时所使用的溶剂型胶黏剂挥发已趋于稳定。
c.第9~15天,TVOC释放曲线又显著下降，衰减率达到50%，这可能与拼块地毯的原材料包括毯面纤维、底基布、胶乳、助剂的 TVOC 释放有关。
d.第 16~32 天 TVOC 释放曲线缓慢下降，这说明来自拼块地毯原材料的 TVOC缓慢释放。
e.第33~36天曲线趋于平稳，这说明来自拼块地毯原材料的 TVOC 释放量已达到稳定。
2.单体释放情况

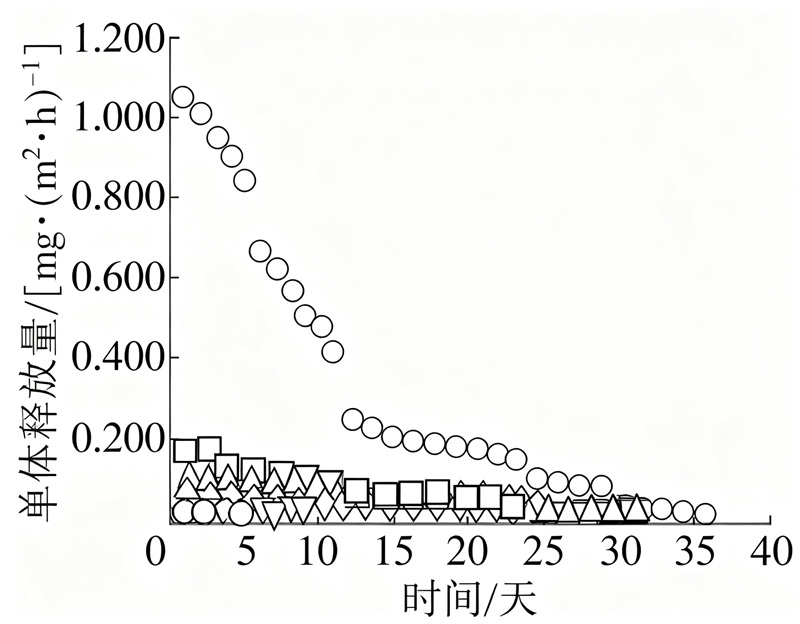

在36天的检测周期内未检出的单体有以下8种：乙酸乙烯酯、苯、甲苯、乙烯基环己烯、苯乙烯、N-甲基吡咯烷酮、2-乙基己酸、丁基羟基甲苯。检出的单体有以下6种：辛醛、2-乙基己醇、壬醛、萘、己内酰胺、4-苯基环己烯。各检出单体的释放情况，如下图所示。
○.2-乙基己醇；□.壬醛；△.己内酰胺；.辛醛；∇.4-苯基环已烯；○.萘。
试验结论：
1.第1周TVOC释放量主要来自外部生产时的助剂，从第2周开始TVOC 释放量主要来自地毯原材料本身，并在2周内释放，下机1个月后其TVOC释放量基本达到稳定。
2.拼块地毯材料释放的挥发性有机化合物中2-乙基己醇和壬醛、辛醛等醛类物质对 VOC 释放量的贡献较大。
3.按照时间和释放量范围， TVOC 和 VOC 单体的释放可分为释放活跃区、释放过渡区以及释放平衡区3个阶段。
以上就是地毯挥发性有机物释放量研究，如有试验疑问，可以咨询环仪仪器相关技术人员。
