PA66 俗称尼龙-66，PA66可被加工为各种机械和电气零部件。本文以某单位模压生产的PA66标准样条为研究对象，探索在日晒老化条件下材料性能变化的规律，为材料老化试验方法的选取提供帮助。
主要设备：环仪仪器 日晒强光测试试验箱
试验方法：
1.氙灯光源

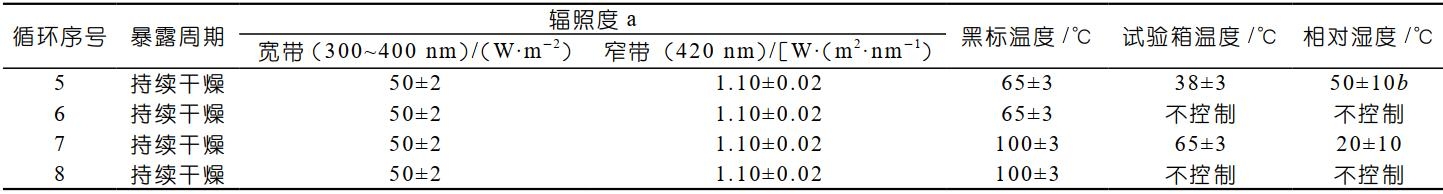

为减少试验中不必要的变量，氙灯老化试验采用持续干燥，不进行喷淋，按《GB/T16422.2-2014 塑料实验室光源暴露试验方法第2部分：氙弧灯》中方法B：使用窗玻璃滤光器的暴露，循环序号6方法进行试验，如下表所示。
注：表中给出的辐照度、黑标温度和相对湿度的正负偏差是给定参数在平衡状态下的允许波动范围。不表示给定值可在允许的范围内任意加减。
a.表中给出的辐照度数据为已使用过的。对能产生更高辐照度的设备，实际辐照度会显著高于给出值，如配置日光滤光器的氙弧灯高达180W/m²（300~400nm）或配置窗玻璃滤光器的氙弧灯高达162W/m²（300~400nm)。
b.对于湿度敏感材料，推荐使用（65±10）%的相对湿度。
2.紫外光源
为统一试验条件，应按标准《GB/T 16422.3-2014塑料实验室光源暴露试验方法第3部分：荧光紫外灯》中方法B：窗玻璃后日光方法进行试验，且统一与氙灯老化试验相同的温湿度变量，如下表所示。
试验过程中采用UVA351灯光对样品连续照射，调节试验箱温度，使黑板温度在（65±3）℃。
试验周期
光照老化试验周期为7天，共进行4个周期共672h光照老化试验，每一周期老化试验结束后取出拉伸、冲击样条各5根进行力学性能试验，其他样品继续进行光照老化直至试验结束。
1.拉伸试验方法
按照《GB/T1040.2-2006 塑料拉伸性能的测定第2部分：模塑和挤塑塑料》的试验条件进行拉伸试验，拉伸速度5mm/min。
2.简支梁冲击试验方法
按照《GB/T1043.1-2008 塑料简支梁冲击性能的测定第1部分：非仪器化冲击试验》的试验条件进行简支梁冲击试验，使用2J简支梁摆锤。
试验结果分析：
氙灯老化试验672h后，PA66材料的拉伸强度降低了6.87%，冲击强度降低了10.45%，
紫外光灯老化试验672h后，PA66材料的拉伸强度降低了8.61%，冲击强度降低了14.55%，紫外光老化速率大于氙灯老化速率。

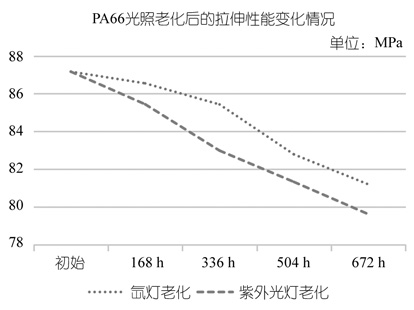

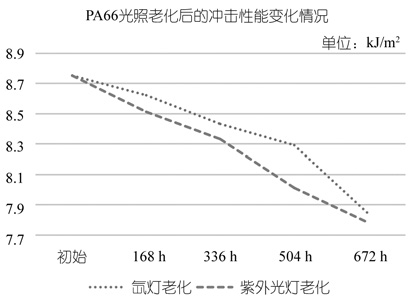

详细结果见下图。
因此，PA66材料在使用过程中应避免光照直射，防止材料力学性能下降。
如有日晒强光测试试验箱的使用疑问，可以咨询环仪仪器相关技术人员。
