硫化胶的脆性温度测定结果在很大程度上受试验方法和试验装置影响，为了准确测定硫化胶的脆性温度，本研究结合《GB/T 1682-2014 硫化橡胶 低温脆性的测定 单试样法》标准，进行了试样裁切方向低温脆性的相关试验研究。
试验设备：环仪仪器 橡塑低温脆化试验机
试验过程：

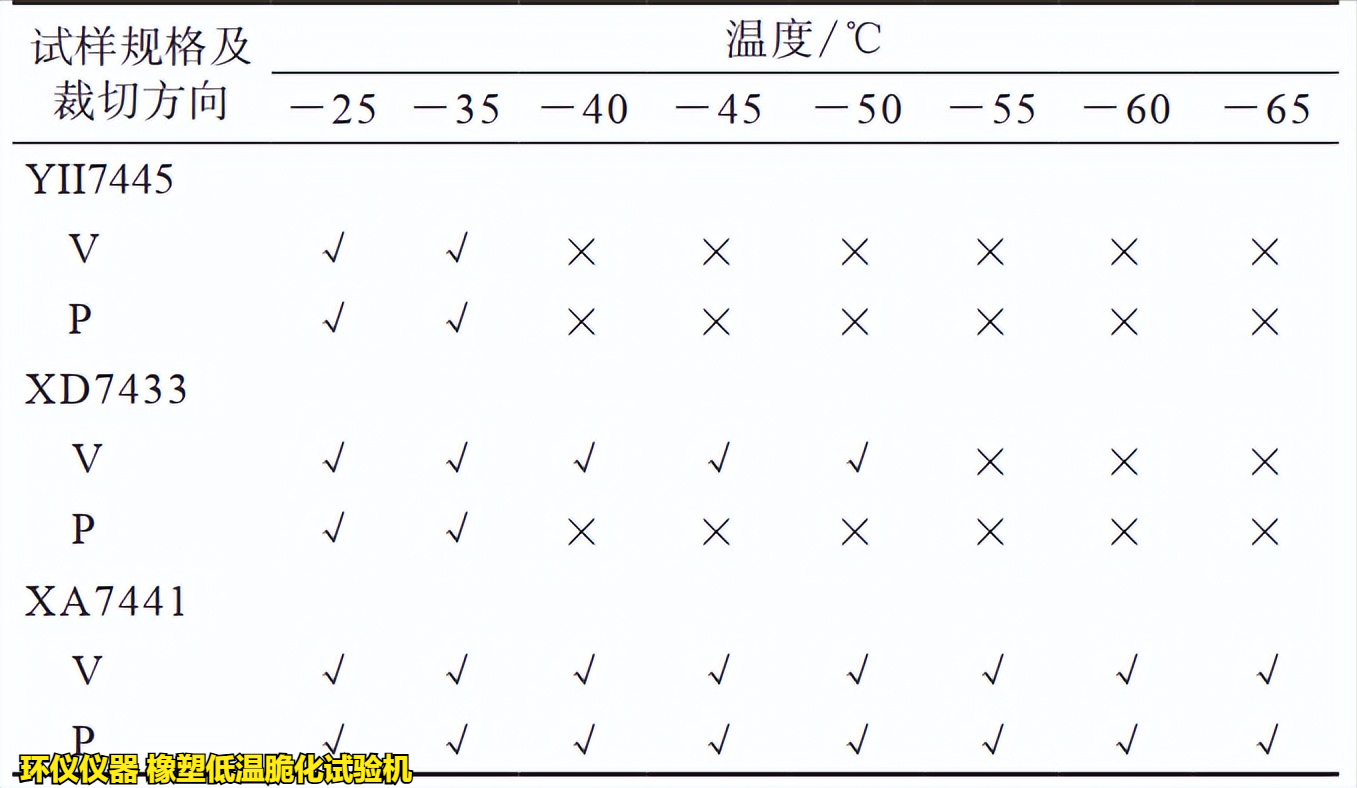

从所抽查的密封圈样品中随机选取3个规格，其所对应的硫化试样脆性温度均不高于-25 ℃，将硫化试样按垂直压延方向和平行压延方向裁样，再按照GB/T 1682-2014中程序A来测定试样的脆性温度，每个规格每个方向的试样均准备若干，每个温度点测试2个试样，测试结果如下表所示（垂直压延方向用V表示，平行压延方向用P表示）。
从上表可以看出：
1.虽然3个规格密封圈产品质量判定标准中对脆性温度的要求一样，但是对于不同规格的硫化试样，其实际脆性温度测定结果有明显的差别。
2.规格XA7441对应的硫化胶耐低温性能最好；
3.试样裁切方向对规格XD7433对应的硫化胶脆性温度测定结果影响较大；
4.规格YII7445对应的硫化胶的脆性温度在-40~-35 ℃之间。

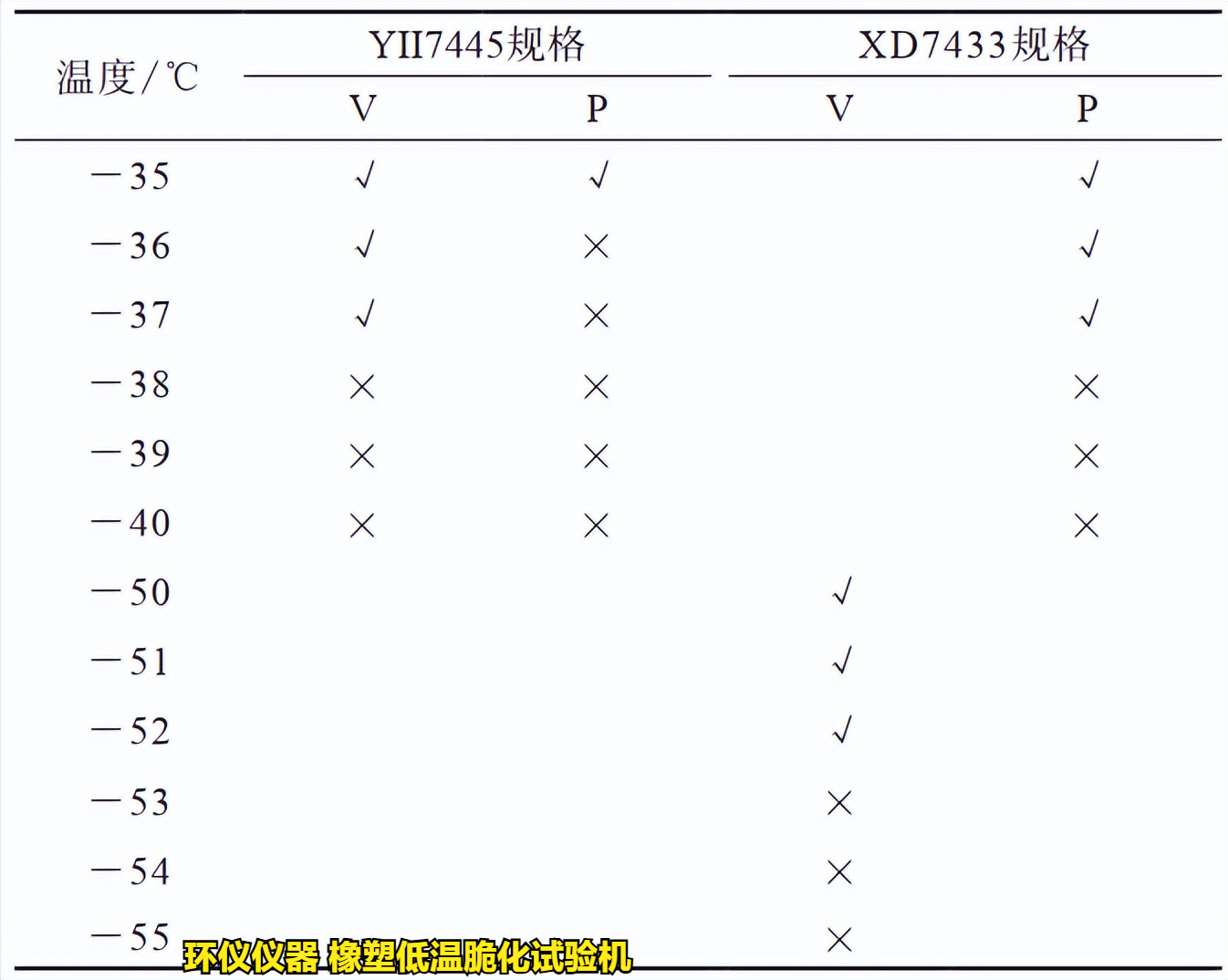

根据上表结果选取不同温度段进行进一步试验，结果如下表所示。
从表可以看出：
1.规格YII7445对应的硫化试样沿垂直压延方向裁样测得的脆性温度为-38℃，沿平行压延方向裁样测得的脆性温度为-36℃；
2.规格XD7433对应的硫化试样沿垂直压延方向裁样测得的脆性温度为-53℃，沿平行压延方向裁样测得的脆性温度为-38 ℃。
试验结论：
1.同一硫化试样，选取垂直压延方向和平行压延方向裁样，最终对脆性温度的判定有影响；
2.对于不同规格的试样，沿两个方向裁样测得的脆性温度也是不同的，差异大小因材料而异。
以上就是硫化橡胶的单试样试验研究，如有试验疑问，可以咨询环仪仪器相关技术人员。
