以光伏逆变器为例，在传统老化测试过程中，通常将逆变器的输出端直接连接至白炽灯负载，逆变器输出的电能被直接转换为光能和热能消耗掉。这种测试方式存在以下问题：
1.能源浪费严重：大量电能被转化为热能和光能消耗；
2.成本高：生产过程能耗大，同时还需额外配置散热设备；
3.安全隐患：老化测试柜因热能积聚而存在安全风险。
为了解决以上问题，我们提出了以下技术方案。

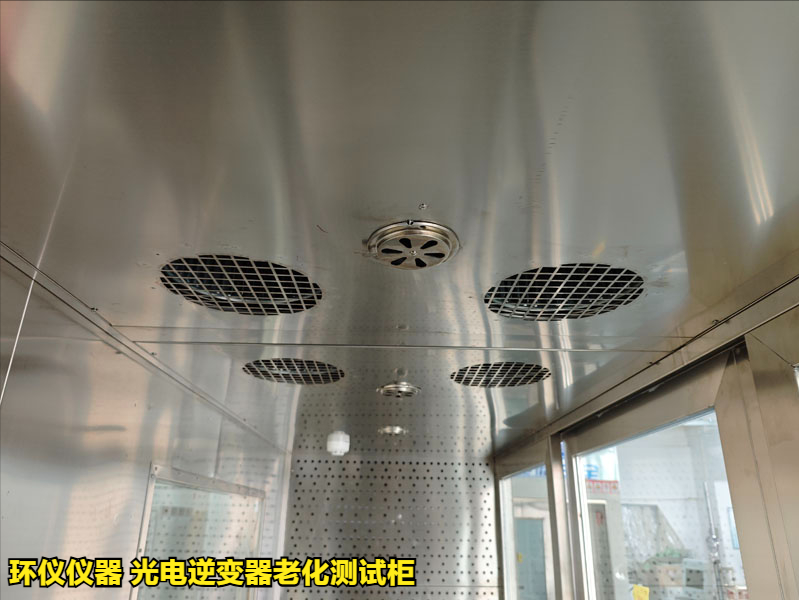

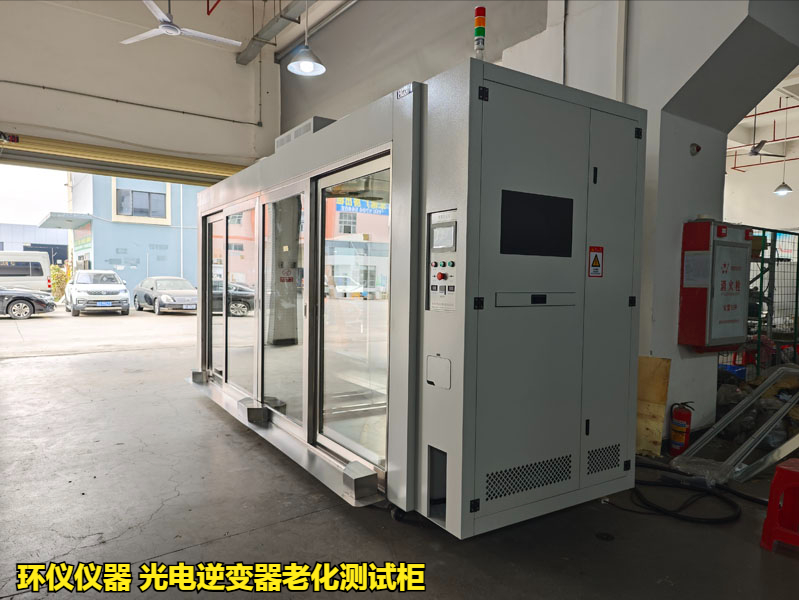

产品名称：环仪仪器 光电逆变器老化测试柜
系统主要部件：
转换器：用于将市电转换成直流电，并输入至逆变器。
逆变器：将输入的直流电逆变为交流电输出。
节能控制系统：输入端与逆变器的交流输出端相连，输出端与逆变器的直流输入端相连。该系统能够将逆变器输出的交流电转换为直流电，并反馈至逆变器的输入端，形成闭合电流循环。
参数：
具体结构：
1.节能控制系统包括整流滤波电路、电压转换电路、AC/DC电路和功率输出电路，各部分依次电连接。
2.整流滤波电路将逆变器输出的交流电转换为高压直流电，经电压转换电路处理后变为低压交流电，再经AC/DC电路转换为低压直流电，最终由功率输出电路输出稳定的直流电供逆变器使用。
3.整流滤波电路优选为桥式电路。
4.功率输出电路为可调功率恒定输出电路，并与功率调节电路相连，用于根据逆变器需求调整直流电压，避免电压波动对逆变器造成损坏，确保逆变器稳定工作。
方案特点：
1.能量在逆变器与节能控制系统之间形成闭环循环，相比传统老化测试节能约90%；
2.避免了电能浪费和额外散热设备的投入，显著减少生产成本；
3.减少了热能积聚，降低老化测试柜的安全风险；
4.可支持多电压等级、多功率的逆变器，灵活性高；
5.可兼作排插使用，并提供USB充电接口，实用性更强。
以上就是光电逆变器老化测试柜的技术方案，如有产品选型疑问，可以咨询环仪仪器相关技术人员。
