深冷处理主要通过影响析出相大小、数量及分布均匀性来影响合金的性能，下面以6061铝合金为研究对象，设计了固溶-深冷-油浴时效热处理工艺，通过与传统固溶时效处理试样的微观组织表征进行对比分析，研究组织演变对6061铝合金性能的影响。
试验设备：环仪仪器 金属深冷处理箱
试验处理流程：
1.固溶处理：在电阻炉中进行固溶处理，温度设为535℃，保温时间为2ｈ，固溶完成后在10s内进行水冷。
2.深冷处理：在可程序控制的金属深冷处理箱中进行，深冷温度为-160℃，保温时间24ｈ，循环次数为1次，降温速率为3℃/min。
3.人工油浴：深冷处理后的试样在24h内进行180℃的人工油浴时效，使用油浴锅，时效时间为9h，时效结束后将试样空冷至室温。

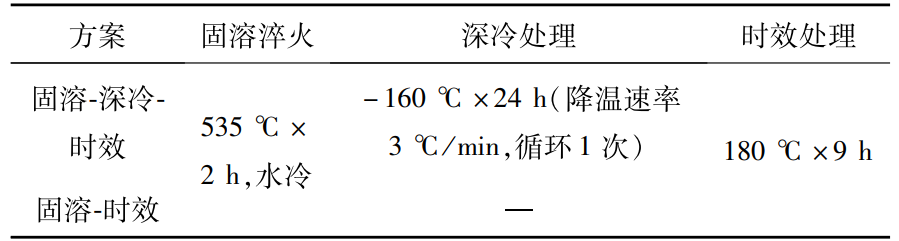

具体热处理工艺方案如下
深冷处理后的拉伸试验：
按照GB/T 228.1-2021《金属材料拉伸试验第1部分：室温试验方法》制备拉伸试样进行力学试验，拉伸速度为2mm/min，每组工艺取3个样本作为平行试样，取其平均值作为该组工艺的最终试验结果。
试验结果分析：

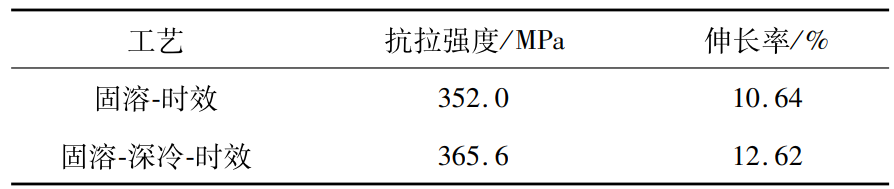

两种热处理工艺处理试样的抗拉强度和伸长率数据见下表。
深冷时效处理的抗拉强度为365.6MPa，比固溶时效处理的352MPa提升了3.86%。深冷时效处理的伸长率为12.62%，比固溶时效处理的10.64%提升了18.61%。可见经深冷时效处理后，试样具有较高的抗拉强度和良好的塑性。
以上就是金属深冷处理箱对6061铝合金的试验研究，如有试验疑问，可以咨询环仪仪器相关技术人员。
