拼装式升温老化房的主要构造

时间:2024-06-18 01:48:22 作者:环仪仪器 点击:

拼装式升温老化房的结构分为以下几大部分:主箱体部分、钢结构框架、空气循环部分、控制系统和过热排风。下面,我们拼装式升温老化房做个简单介绍。

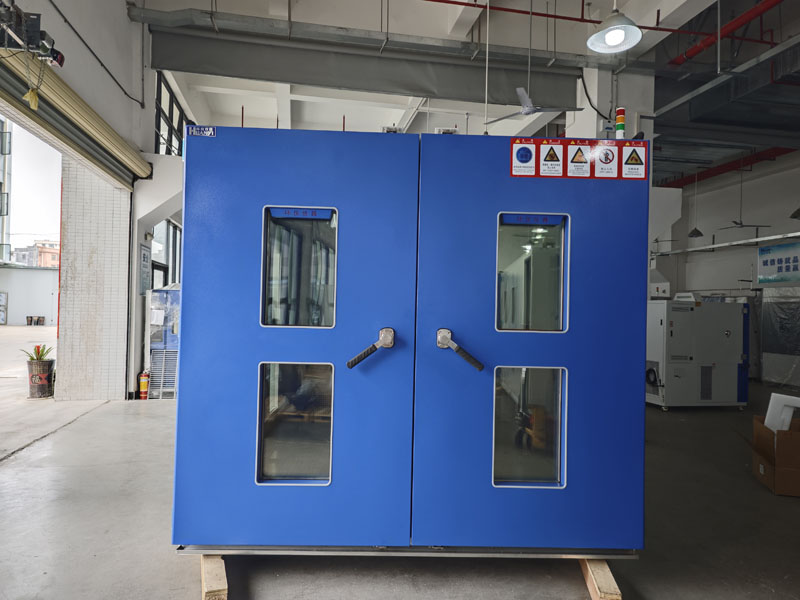

拼装式升温老化房的主要构造(图1)

环仪仪器拼装式升温老化房的主要构造:

一、主体结构:

1. 库板

材质:库板采用高密度硬质聚氨酯(PU)发泡夹芯板,厚度为100mm,这种材料不仅具有良好的保温性能,还能有效阻燃。外壁采用0.8mm厚彩钢板,内壁则使用1.0mm厚SUS304不锈钢板,确保了库板的强度和耐腐蚀性。

安装结构:由于箱体高度和跨度较大,为了提高整体强度和稳定性,使用型材制作外框架和内部支撑框架,并通过螺栓将库板固定。

2. 地基

安装位置:主箱体安装在车间环氧树脂地坪上,该地坪经过保温处理,以确保满足设备的承重要求。

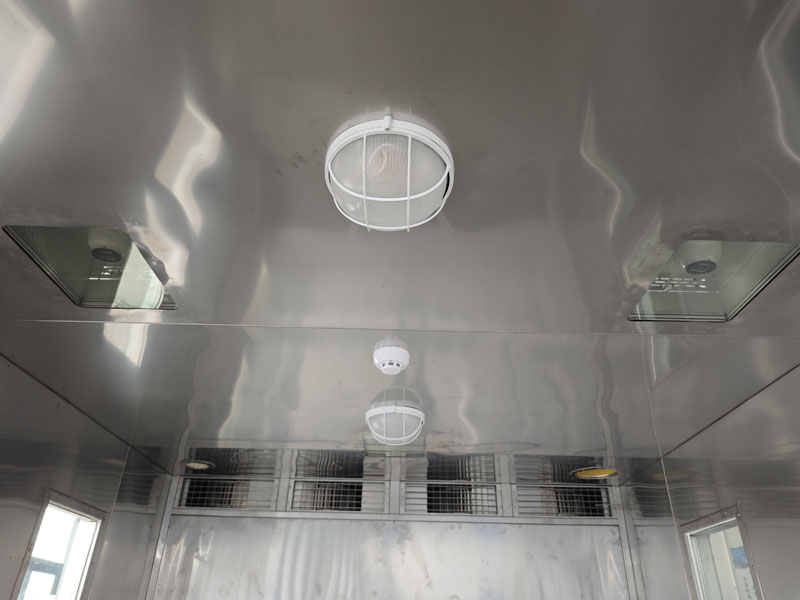

拼装式升温老化房的主要构造(图2)

3. 大门

设计:设备配有落地式透明钢化玻璃电动推拉门,尺寸为W3000mm*H3000mm,门的设计考虑了透光率、密封性和隔热效果。

4. 维修门

功能:在设备后侧开设维修门,方便进行设备维护和检修。

5. 观察窗

配置:四面配备观察窗,每侧各2个,尺寸为800*600mm,提供良好的视野和监控条件。

6. 防潮灯

照明:房内安装防爆潮照明灯,确保箱内亮度符合国标,便于观察试验样品的情况。

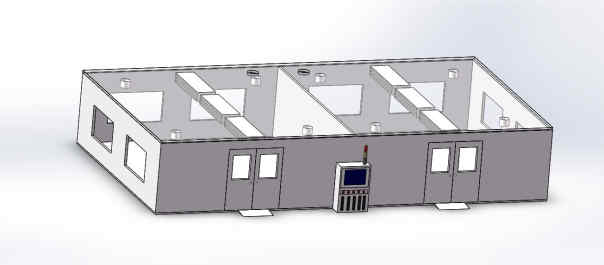

拼装式升温老化房的主要构造(图3)

7. 引线孔

用途:在试验箱右侧壁安装测试孔,供试验走线用,配备了硅橡胶软塞以密封。

8. 报警灯

指示功能:设备正面配有指示灯,显示运行状态。

9. 控制盒和配电柜

安装位置:控制器和配电柜安装在设备左侧或后侧,方便操作和连接。

二、空气循环系统

设计:在箱体顶部安装排风机、通风管道等部件,实现热空气的有效排出。

三、控制系统

技术:采用触摸屏温湿度程序控制器和可编程序控制器(PLC),通过智能算法控制风机的工作状态,实现精确的温度控制。
