温度海拔试验机方案设计

温度海拔试验机从确认需求到成品，需要经过一系列过程，下面为大家分享一款具有湿度调节功能的温度海拔试验机设计方案，供大家在日后选型的时候作为参考。

方案名称：温度海拔试验机（带湿度调控）

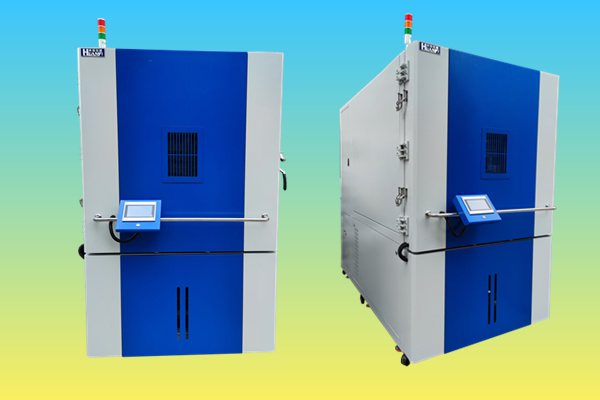

产品型号：环仪仪器 HYLA-1000

方案特点：集湿度、高低温、低气压于一体，能够最大限度地发挥试验箱的功能，制冷性能好，使用方便。

方案实施过程：

确定设计需求、设计试验室结构、设计保护系统、材料采购、设备制造和安装、产品交付。

方案功能：

1. 在本方案中，试验机内空气温度范围为-60℃～150℃，温度波动度±0.5℃，温度偏差±2.0℃；当湿度&ge;75％RH时，湿度偏差为±2.5RH，当湿度<75％RH时，湿度偏差为±5％RH；自常压到10kpa，降压时间为≤30分钟。

2. 空气调节方式为强制通风内平衡调温法(BTC)，控制系统根据设定之温度点通过PID自动运算输出的结果去控制加热器的输出量，最终达到一种动态平衡。

3.加湿系统中的加湿器采用锅炉加湿方式，高效绝缘电加热管，直接对锅炉中的水加热，从而产生蒸汽。

4.真空泵采用高品质旋片式真空泵，配备大小泵，以适应不同抽速下的微调。

在对温度海拔试验机的设计过程中，需要全面考虑试验对象、试验参数、试验容量、控制系统、安全保护、数据采集和分析等因素，以保证试验的准确性和可靠性。

针对不同测试样品，可能会有不同的测试需求，在温度海拔试验机的设计也可能会做出调整。如需获取产品的设计方案，可以咨询“环仪仪器”。
