火箭电缆的加速度试验程序

火箭导弹上的电缆，经常会受到加速度的影响，对于这些电缆的性能，需要对其做恒定加速度试验，可以检验恒加速度引起过载作用的适应能力及钎焊连接的完好性。

火箭电缆加速度试验程序：

一、实验准备

1.取按设计图样和有关技术条件规定制造检验合格的电缆组件。

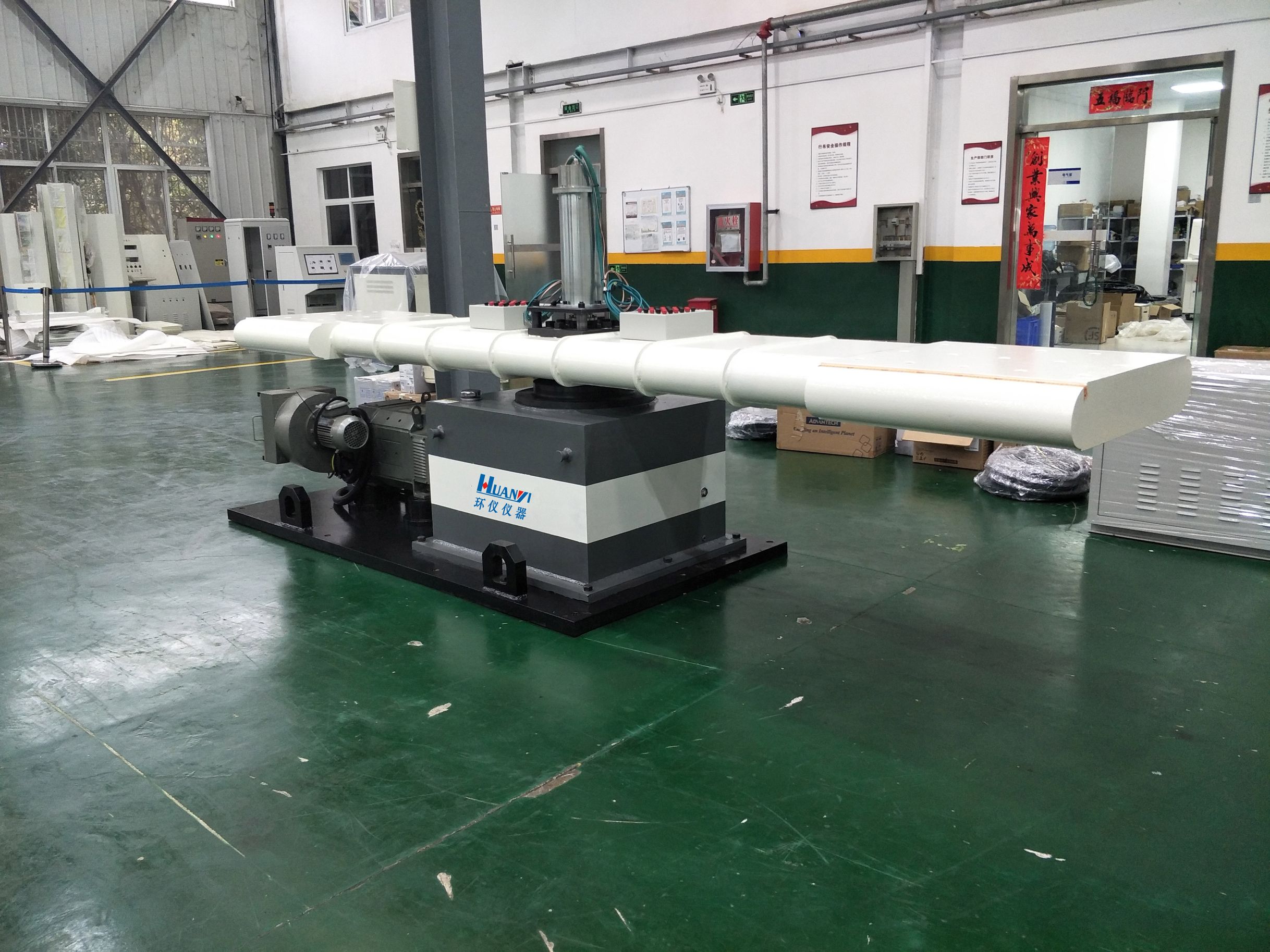

2.试验设备：恒加速度离心机（相关参数请看底部图片）

3.设备厂家：环仪仪器

二、试验程序

1.按有关技术文件规定对试样进行外观检查,按专用技术条件规定进行电气性能检测，并作好记录。

2.将电缆通过安装夹具模拟实际安装状态牢固的简定在离心机台面上，并将电缆附件(如电连接器)与安装夹具上的相应附件连接起来。安装在离心机上的位置按下式计算：

a=1.12*10^-3R.n²

式中：

a-恒加速度(g)

R-试验台旋转中心至试样的几何中心距离(n)

n-恒加速度试验台转速( r/min )

3.装好安全防护盖

4.开动离心机达到所要求的转速后至少保持1min。

5.按产品专用技术条牛规定，当转数达到要求后，.检查电缆附件接触的可靠性。

6.从离心机上取下试样，进行外观检查、并进行电气性能检测，作好记录。

三、试验要求：

焊点应无脱焊，电气性能应符合专用技术条件规定。

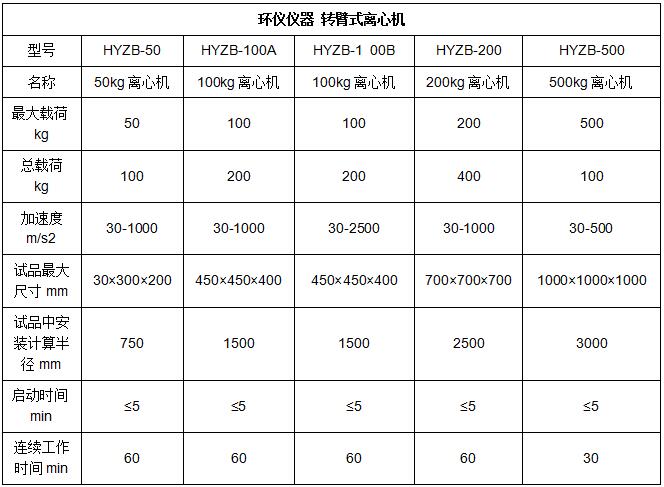

附件：恒加速度离心机技术参数
