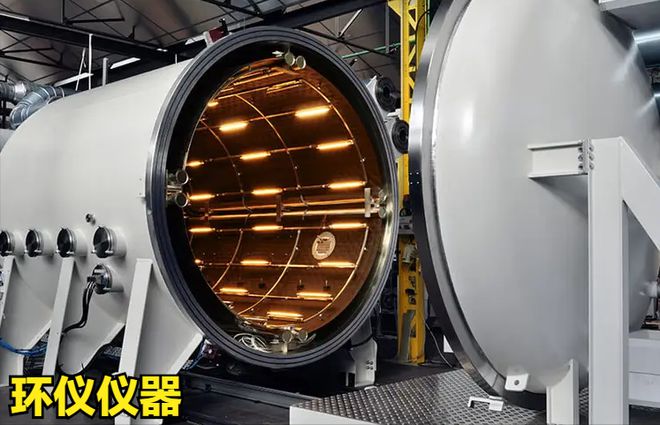

热真空试验舱的控制系统讲解

热真空试验舱的控制系统，在试验舱中是一个很重要的组成部分，它关系到整个设备运转，下面我们简单介绍一下热真空试验舱的控制系统知识。

1.控制器硬件采用原装进口逻辑控制器，10”彩色液晶触揽屏，环仪仪器二次研发控制软件。

2.测量控制系统主要由温度传感器、复合真空计、信号采集模块、温度控制仪( PID )控制、现场可视化人机界面(触摸屏)及外设等组成。

3.温度测量:提供多路金属外壳封装的片状Pt100铂电阻温度传感器，分别用于试品表面、热沉表面、底板表面温度测试，控制点可以在规定范围内切换，所有传感器记录数据通过USB接口存储到USB存储设备中(记录时需要连接上USB存储设备)。

4.真空测量:真空测量系统采用一套复合真空计通过固定在试验舱上的电阻规(粗真空)、电离规(高真空)测得真空值，控制器读取复合真空计数据，实现真空控制、显示并记录。

5.温度控制:采用PID+PWM+VRF(制冷)和PID+SSR(加热)冷热控制技术。采用超大温度范围闭式油温度控制，可以在全温度范围内控温，热沉及底板(有源)表面的温度均匀度高、波动小。

环仪仪器的热真空试验舱，控制系统可以稳定运行，从而设备能够在试验过程中，发挥出应用的功能，方便了用户的使用，节省不少时间。
