关于恒温恒湿试验箱自适应逆控制系统的研究

关于恒温恒湿试验箱自适应逆控制系统的研究
（1） 恒温恒湿试验箱 手动控制过程的实验研究方法
选择一恒温恒湿试验作为测试对象。在没有安装自动控制系统时，通过加湿、加热、排风等方式进行手动控制的操作记录，记录内容主要为：运行时间、箱内湿度、箱内温度，排风流量、排风速度、环境温度和环境湿度等 。
（2）建立自适应逆控制模型的研究方法归纳整理实验数据，进行单因素与多因素 实验结果分析，通过非线性拟合，建立温湿度过程控制的数学模型。由于温湿度控制过程是一个较复杂的多变量、大滞后和非线性热工过程，需对所建立的数学模型进行线性化解耦和大滞后补偿，只有这样，才能便于控制系统设计的实现。本研究拟采用多变量非线性系统的逆控制方法，完成对过程控制数学模型的处理 。
（3） 研制恒温恒湿试验箱的研究方法

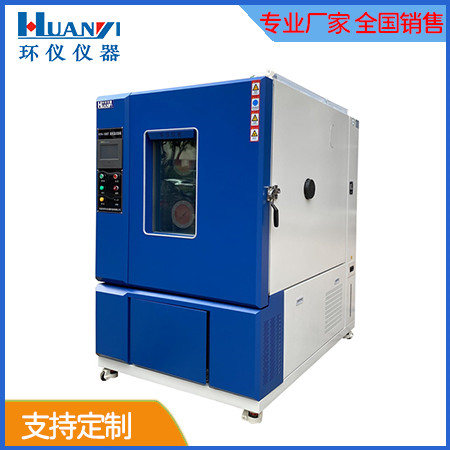

应用前面建立的自适应逆控制模型，研制一台恒温恒湿试验箱，设备主要由制冷系统、加热系统、除湿系统、加湿系统、水箱、恒温恒湿箱体等主要部分组成。设备以PLC与温、湿度控制器为自动化平台，集成温度传感器、湿度传感器、触摸屏、固 态继电器等，组成恒温恒湿试验电气控制系统。使用温湿度传感器获得温湿度的感应电压，直接接入至一台温湿度控制器中，根据自适应逆控制模型，输出-10V的线性电压对加热系统进行控制，采用PWM控制方法控制固态继电器按照计算得出的通断频率 ， 调节加湿系统开关的导通时间，达到使箱体内温湿度恒定的目的 。
