《NB/T 10288-2019 交流-直流开关电源高加速寿命试验方法》标准

时间:2024-01-09 08:54:08 作者:环仪小编 点击:

《NB/T 10288-2019 交流-直流开关电源高加速寿命试验方法》是中国国家能源局发布的一份能源行业标准,适用于交流-直流开关电源的高加速寿命试验。

该标准规定了高加速寿命试验的术语和定义、试验条件、试验程序、试验结果评定等方面的要求。其中,高加速寿命试验是一种通过加速环境应力来评估产品寿命的方法,通过提高温度、电压等环境条件来加速开关电源内部的物理退化过程。


一、范围:
本标准规定了交流-直流开关电源高加速寿命试验的要求、试验方法和试验报告等。
本标准适用于交流-直流开关电源的高加速寿命试验,为制定产品标准提供依据。


二、试验项目:
高加速寿命试验。


三、试验设备:

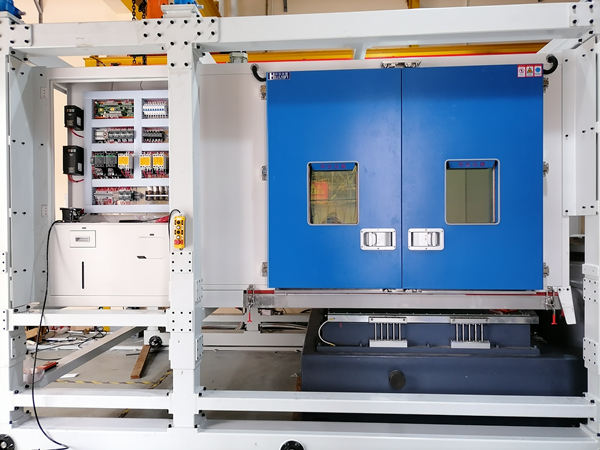

高加速寿命试验箱。


四、设备厂商:
环仪仪器

《NB/T 10288-2019 交流-直流开关电源高加速寿命试验方法》标准(图1)


五、试验程序(部分):

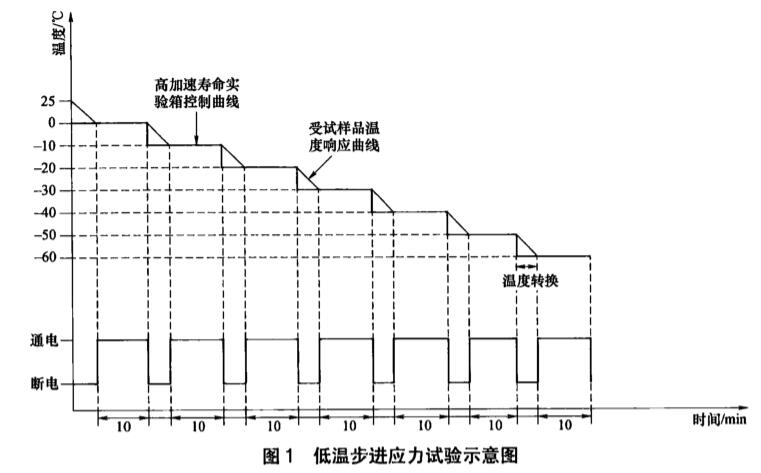

低温步进应力试验:

试验条件

a)起始环境温度:0 ℃。
b)每个步进温度间隔:10 ℃.

c)保持时间: 10 min;在高加速寿命试验箱温度变化期间试验样品断电,待试验样品内部温度(通过样品内粘贴热电偶线确定)稳定后,停留10 min,在此期间给试验样品输入标称电压,输出额定满载。

d)温度变化率:大于等于45 ℃/min。

e)功能监测:在试验样品通电期间,监测试验样品功能,根据产品规格指标确定试验样品是否工作正常。


步骤1:在常温下给试验样品输入标称电压,输出额定满载,检测试验样品功能,根据产品规格指标判定试验样品是否工作正常。

步骤2:如果试验样品工作正常,将试验样品断电,设定环境温度为起始环境温度。

步骤3:待试验样品内部温度(通过样品内粘贴热电偶线确定)稳定后,停留10 min,在此期间给试验样品输入标称电压,输出额定满载,监测试验样品功能,根据产品规格指标判定试验样品是否工作正常;在试验样品内部温度未稳定期间,试验样品在高加速寿命试验箱内处于断电状态。

步骤4:如果试验样品工作正常,将试验样品断电,环境温度降低10 ℃,降温过程中温度变化率大于等于45 ℃/min。

步骤5:重复步骤3与步骤4,直到试验样品失效(输出电压不在产品规格指标内)或者环境温度降到-60 ℃。

步骤6:如果试验样品失效,将环境温度升高到25 ℃。
步骤7:重复步骤3。

步骤8:如果试验样品在25 ℃仍失效,则将试验样品失效时设定的环境温度值记录为低温破坏下限,将上一步样品工作正常时设定的环境温度值记录为低温工作下限。

步骤9:如果试验样品在25℃功能恢复正常,将环境温度降低为试验样品失效时设定的环境温度+5℃。
步骤10:重复步骤3。

步骤11:如果试验样品在失效温度+5℃条件下工作正常,则将此温度值记录为低温工作下限;如果试验样品仍失效,则将上一步产品工作正常时设定的环境温度值记录为低温工作下限。

步骤12:如果试验样品在环境温度为-60℃条件下仍工作正常,则将此环境温度值(-60℃)记录为低温工作下限和低温破坏下限。

《NB/T 10288-2019 交流-直流开关电源高加速寿命试验方法》标准(图2)
