《GB/T 28638-2023 城镇供热管道保温结构散热损失测试与保温效果评定方法》标准

时间:2023-11-21 08:53:32 作者:环仪小编 点击:

《GB/T 28638-2023 城镇供热管道保温结构散热损失测试与保温效果评定方法》是中国的国家标准,规定了城镇供热管道保温结构的散热损失测试方法和保温效果评定方法。


一、范围:
本文件规定了城镇供热管道保温结构散热损失测试与保温效果评定的测试方法.测试分级和要求、测试程序、数据处理、测试误差、保温效果评定及测试报告。

本文件适用于城镇供热管道、管路附件以及管道接口部位保温结构散热损失的测试与保温效果评定。



二、试验项目:
散热损失测试与保温效果评定。


三、试验设备:

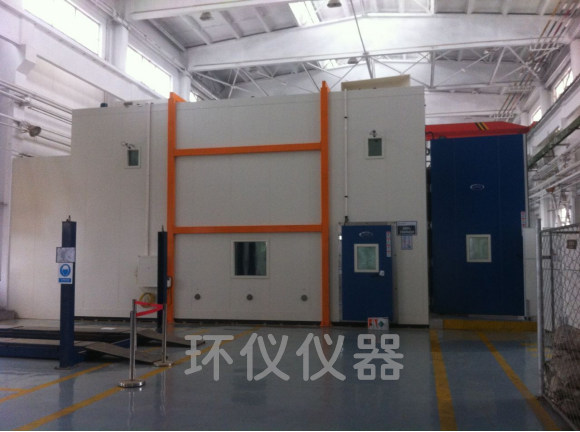

人工气候室


四、设备厂商:
环仪仪器

《GB/T 28638-2023 城镇供热管道保温结构散热损失测试与保温效果评定方法》标准(图1)


五、试验程序(部分):

实验室模拟测试系统的加热热源,应设置对工作管内的介质温度进行调节,控制的装置,并应符合下列规定:

a)最高温度大于工作管的试验温度;
b)温度控制偏差不大于±0.5℃。


实验室模拟测试系统的恒温小室应符合下列规定:

a)小室内空气温度调节范围为10 ℃~35℃,控制偏差不大于±1 ℃;

b)小室内空气相对湿度的调节范围为30%RH~60%RH,控制偏差不大于±5%;
c)测试段处的风速不大于0.5 m/s。


当被测管道工作管的公称尺寸小于DN500时,管道长度宜不小于3 m;当工作管公称尺寸不小于DN500时,管道长度宜不小于5m。


在被测管道保温结构的两端,距端头不小于0.5 m处,应按GB/T10296的规定采取隔缝防护。


在被测管道中间选择1个~2个垂直于管道轴线的测试截面,当选择2个测试截面时,其间距应为100 mm~200 mm,被测管道散热损失应取2个测试截面的测试结果的平均值。


在实验室模拟环境和运行条件下,宜采用热流计法直接测试地上、管沟、管廊、隧道敷设管道保温结构的散热损失。


对于直埋供热管道,实验室模拟测试的结果应按下列方法换算为直埋供热管道状态下的散热损失。


GB/T 28638-2023是一个关于城镇供热管道保温结构散热损失测试与保温效果评定的标准,旨在为相关机构提供指导和参考。该标准的目的是通过测试和评定的方法来确定城镇供热管道的保温结构散热损失,以评估管道的保温效果。这对于城镇供热系统的能效评估和管道维护具有重要意义。标准化有助于确保测试和评定的一致性,提高相关产品和系统的可比性和可靠性。
