近年来，对酚醛模塑料的高性能化研究比较活跃，人们通过改变基体树脂的组成、选择固化体系、组分的配比等来提高模塑料性能。下面，我们对酚醛模塑料的固化处理研究做深入了解。
固化处理设备：环仪仪器 酚醛模塑料熟化房
试验对象：玻纤增强酚醛模塑料
试样制备：将酚醛模塑料在模具中用压机压制得到试样
试验讨论：
1.试样玻璃化转变温度的测定

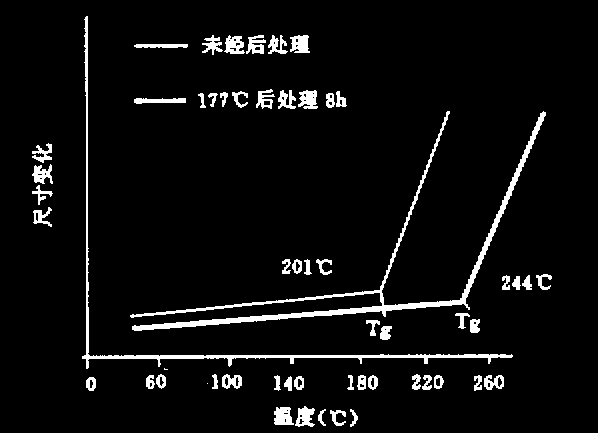

通过试样的TMA分析，考察温度与试样的尺寸变化的关系，如图下图所示。
从图可以看到随着温度的升高，试样的尺寸变化也随之增加。在高温处出现一个拐点，此拐点对应的温度即是试样的玻璃化温度（Tg）。从图还可以看出，未经后固化处理的试样的Tg为201℃，而经过后固化处理的试样的Tg为244℃。说明后固化处理可以大幅度提高试样的Tg。
2.升温方式对玻璃化转变温度（Tg）的影响
不同的升温方式对试样玻璃化温度（Tg）的影响是不同的。用三种控温方式控制烘箱温度：恒温、阶梯升温、匀速升温。它们对Tg的影响如下三图所示。

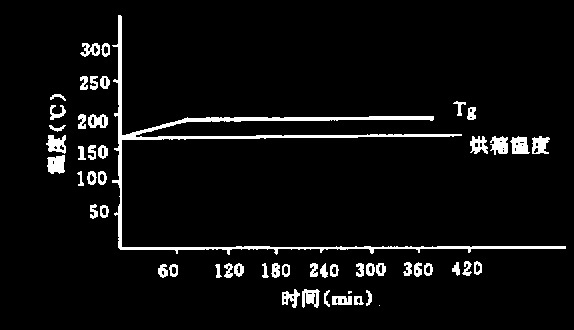

a.恒温固化曲线

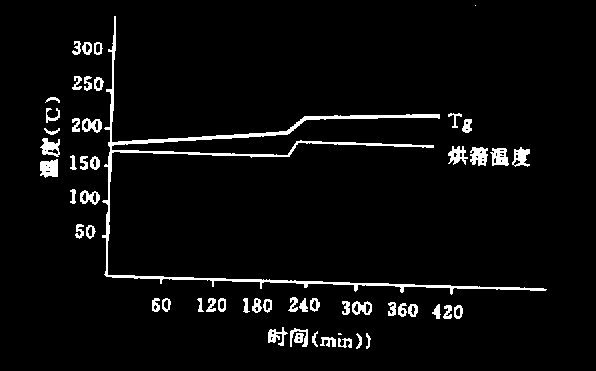

b.阶梯升温固化曲线

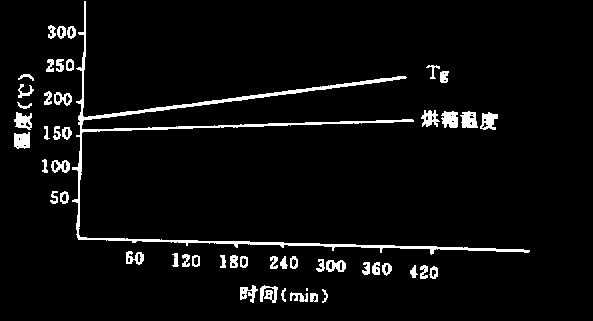

c.匀速升温固化曲线
“a”所示的恒温处理试样的Tg在处理初期有较大的增加，而后期保持一个比较稳定的值，不再增加，其最终的Tg为204℃。
“b”所示的阶梯升温处理试样在升温的拐点处Tg有个跃升，最后的Tg为228℃。
“c”所示的匀速升温处理试样的Tg随温度的升高而升高，最终的Tg为246℃。
由此看来，后处理方式对Tg的影响相当大。本试验确定采用恒温后处理方法。
3.后处理温度对弯曲性能的影响

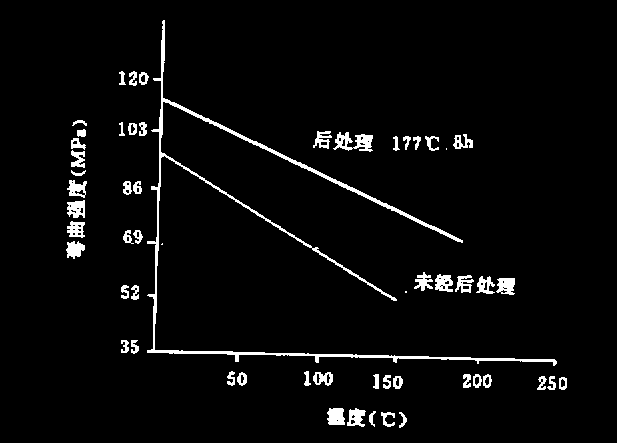

后处理对试样的弯曲性能的影响是相当大的。下图是温度对试样的弯曲强度的影响曲线。
从上图可以看，未经后处理的试样常温弯曲强度为96MPa，而经过后处理的试样的常温弯曲强度为115MPa，增加了20%，效果明显。同时，比较在150℃下弯曲强度的测试结果，未经后处理的试样保持率为56%，而经后处理的试样保持率为68%。因此，后处理不但可以提高弯曲强度，还可以增加材料的耐热性。
研究总结：
（1）采用后处理工艺，可以大幅度增加酚醛模塑料制件的Tg，提高了耐热性。
（2）采用恒温、阶梯升温和匀速升温三种升温方式对试样后处理，提高Tg最明显的方式是匀速升温，但常用的是阶梯升温和恒温处理。
（3）后处理可以提高制件的弯曲性能，提高弯曲强度的高温保持率，有利于提高制件的耐热性。
如有酚醛模塑料熟化房的使用疑问，可以咨询环仪仪器相关技术人员。
