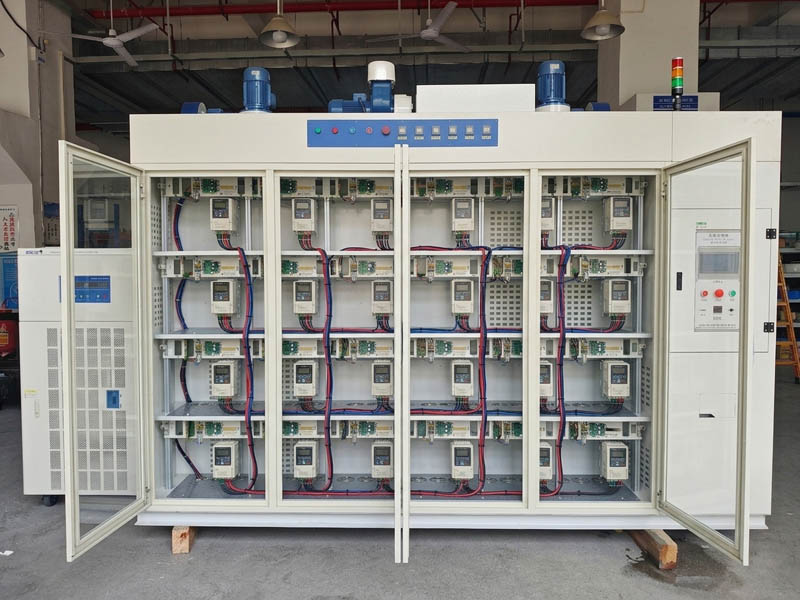

变频器全功能老化系统是用于变频器FCT(功能测试，Functional Circuit Test)与温度模拟测试的综合测试平台，整个老化系统由多个FC模块与高低温试验箱构成，下面，我们根据测试要求，对每个模块的功能做简单说明。
产品名称：环仪仪器 变频器全功能老化系统
各模块功能说明
1.高低温试验箱：提供独立且均温性好的测试舱体，可快速升降温，温度可选，测试变频器在不同温度下的电气特性。
2.FC模块功能说明：
FC1//电流信号模拟量采集
调用并读取 AI 模块采集的“电流信号转化的数值”，在编制算法输出工程值，算法如下：
输入值-6400 =（转化的数值上限－转化的数值起始值）×K ；
输出值＝（输出范围上限－输出范围起始值）× K + 输出范围起始值。
FC2/MODBUS通讯
定义通讯的波特率、站号、奇偶校验格式等，并读取多功能计量表和阻尼变频器的 MODBUS 寄存器数值，供测试显示和判断。
FC3//通性测试

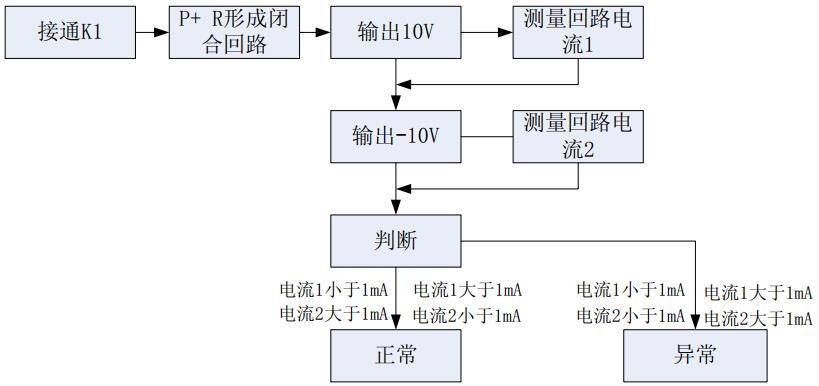

编制导通测试逻辑程序。导通测试启动，如下图所示。有任何一个在闭合状态就终止测试，通过继电器逻辑动作，使变频器的 P+或 P-与电源端和输出端的任一端子行成闭合的回路，控制输出模块输出-10V~10V 的直流电压，检测回路中的电流，来判断电源端和输出端是否正常，共计 24 种测试状态。
FC4/对拖测试
编制拖动测试逻辑程序，包括同步对拖测试、异步对拖测试、同步转速测试、异步转速测试。
FC5//故障块
编制故障判断程序，故障分为轻故障和重故障两种，轻故障不终止测试，但报警提示，重故障终止测试。
FC6//控制输出块
控制输出功能，连接 DO 模块、 AO 模块，故障时断开输出。
以上就是变频器全功能老化系统的各模块功能说明，如有产品测试疑问，可以咨询环仪仪器相关技术人员。
