变压器干燥固化炉主要由加热器、风机、轨道车，有孔板和保温夹层等几部分组成。在干式变压器生产过程中，铁芯预热、线圈预干燥、线圈浸漆干燥等工艺过程非常关键，直接影响变压器的质量，因此，变压器干燥固化炉的设计尤为重要。
下面，我们了解一下变压器干燥固化炉的结构设计。

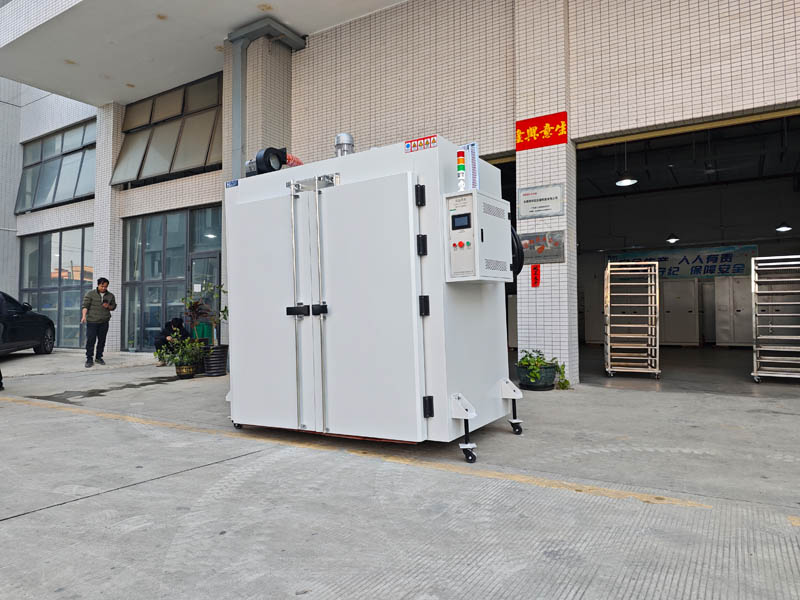

产品名称：环仪仪器 变压器干燥固化炉
变压器干燥固化炉的结构设计：

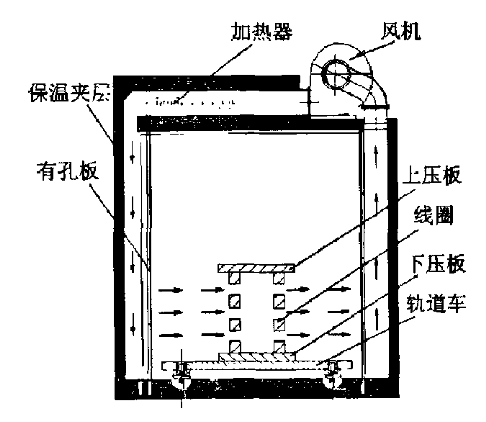

固化炉的设计结构如下图所示。固化炉整体为箱式结构，满足干式变压器的固化加热要求，主要由加热器、风机、轨道车，有孔板和保温夹层等几部分组成。
固化炉的底部铺设轨道，根据需要可采用手动驱动或钝齿条驱动等不同的驱动方式，便于使用轨道车，方便变压器进出固化炉。
固化炉夹层设独立风道，风道侧面开设布风孔，设置空气分布器，结构如下图所示。
空气分布器由两部分组成，一部分是可移动有孔板，一部分是固定有孔板。通过调节可移动有空板，可以调节空气流动。
整体材质：
固化炉内壁全部采用304不锈钢材料制成，四角采用半圆形易于清洁，保温夹层的保温材料采用低导热系数优质保温棉，可以降低能耗。
加热设计：
固化炉加热器采用U型结构设计，安装在顶部加热室内，在同等容积加热室的情况下，可以大大增大加热功率，缩短加热时间，在同等加热功率的情况下减小固化炉的体积。固化炉顶部设循环风机一台，用于强化气流循环，提高炉腔内温度均匀性。循环风机采用旋翼式结构模式，噪音低，风量大，同时具备定时、计时和变频调速功能。
工作原理：
在干式变压器的加热固化过程中，风机把加热器加热的热风送入风道，加热后的热风经过风道，通过有孔板进行调节。有孔板由两部分组成，一块钢板固定不动，一块钢板可以上下调节，通过活动钢板的调节，可以调节出气的方向。
干式变压器需要固化的线圈经上压板和下压板固定在轨道车上，调节后的热风直接穿过开式干式变压器的线圈，对线圈进行干燥、固化，穿过变压器线圈的空气从另一侧的气道进人加热器再次加热，如此循环，达到均匀快速加热的目的。
如有变压器干燥固化炉的选型疑问，可以咨询环仪仪器相关技术人员。
