积冰冻雨试验是许多户外使用的装备检测其绝缘性能、支撑能力和产品本身的相对运动能力的必要试验之一，尤其是航空、电力、通信等领域。积冰冻雨试验需要用到低温雨雪积冰综合试验箱，下面，我们来了解一下该试验箱的系统结构。
产品名称：环仪仪器 低温雨雪积冰综合试验箱
系统构成：
低温雨雪积冰综合试验箱主要包括降水组件及其控制系统、冷水机、水流控制系统和水循环系统。
系统实现方法：

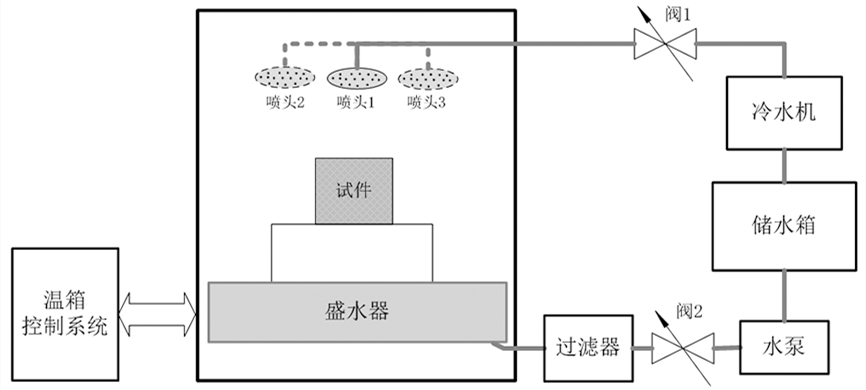

该系统的实现包括软件控制实现和硬件设备实现，见下图。
（1）软件控制实现
软件控制实现包括试件温度控制和过冷水温度控制。
（2）硬件设备实现
硬件设备实现包括低温雨雪积冰综合试验箱、冷水机，以及降水组件、水流控制系统和水循环系统的硬件设备。
其中，降水组件包括喷头、管路等。温箱内的降水组件为模块化，可根据被试件的尺寸大小增减喷头数量及其管路等组件。通过选购喷头实现对水滴直径为（1.0~1.5） mm的控制。
水流控制系统包括阀、冷水机、管路等；通过调节系统的电磁阀来控制水的流速，从而可将降水量控制在（10~40）±2 mm/h。
水循环系统包括盛水器、过滤器、水泵、储水箱等。试验箱内未结冰的雨滴落在试验箱内的盛水器中回收，回收的水经过过滤器和水泵将水重新循环到储水箱内，实现了水循环的控制。
系统的硬件设备与软件控制共同实现了过冷水温度、流速和试件温度的控制，构成了完成积冰冻雨试验的试验系统。
（3）喷淋架机械结构设计

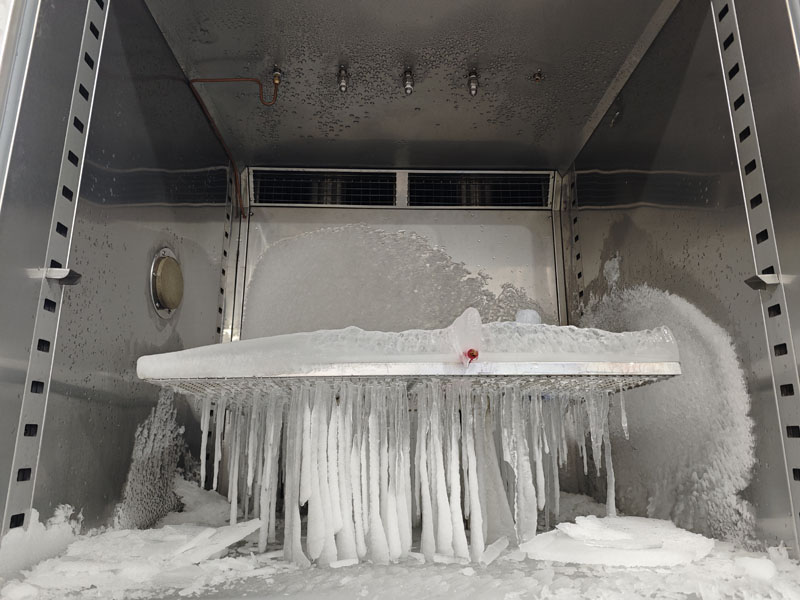

喷淋结构为不锈钢喷洒结构，整体效果图见下图。

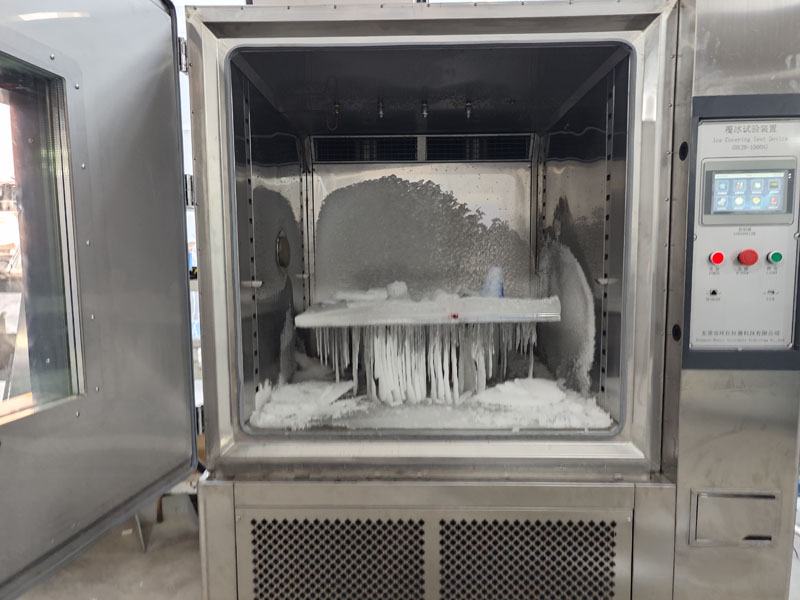

在进行积冰冻雨试验时，与外部供水系统连接便可试验，试验箱用于提供低温环境，积冰冻雨试验系统将水降温至接近零度，随后通过喷洒结构喷洒于样品表面，从而完成试验。
以上就是低温雨雪积冰综合试验箱的系统结构分析，如有产品选型疑问，可以咨询环仪仪器相关技术人员。
