交联密度对橡胶低温性能的影响规律是否会因橡胶极性或饱和性的差异而出现不同，本文选用 NR、 NBR、EPDM 以及 EVM 为研究对象，使用冲击法脆性温度试验机表征出不同交联密度下各橡胶的脆性温度，为橡胶低温性能的研究提供新的研究思路。
试验设备：环仪仪器 冲击法脆性温度试验机

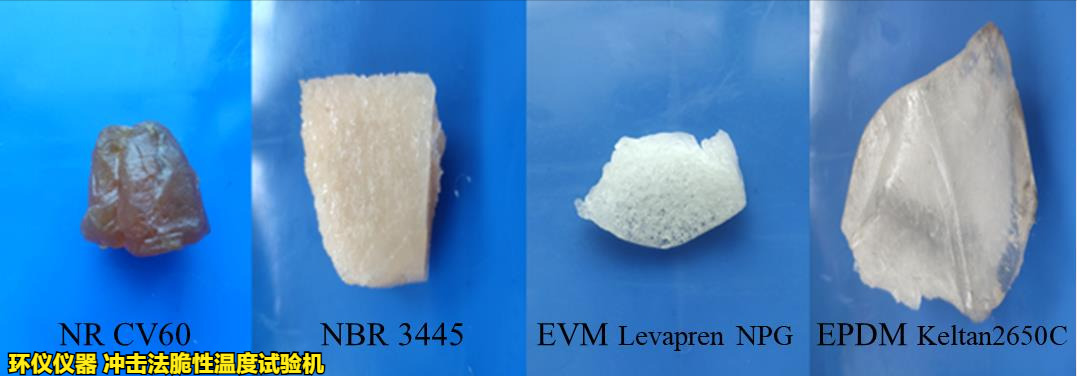

试验样品（未制备）：
试验过程：
将制备好的样品，按照 GB/T 15256-2014（多试样法） 测试不同交联密度橡胶试样的低温脆性。
测试结果与结论：
不同交联密度 NR、 NBR、 EVM 试样的低温脆性温度（Tb） 分别如下图所示。
从图中可以看出，交联密度对不同分子结构橡胶 Tb 的影响规律不同。
1.随着交联密度的增大 NR、 NBR、 EVM 试样的 Tb 先保持不变后增加，NRS3.5、 NBRS3.5以及 EVMDCP3.5 的 Tb 最大，分别为-58 ℃、 -24 ℃、 -26 ℃，此时橡胶在低温下抗冲击的性能最差；
2.高交联密度时，分子链的运动性能变差，弹性变差，遭受摆锤冲击时橡胶分子链无法通过有效的构象调整以及形变来吸收、耗散冲击能，试样被破坏。
3.存在较大交联密度差异时，各橡胶 Tb 最大变化幅度仅有 2 ℃，这说明交联密度对 NR、 NBR、 EVM 的 Tb 无明显影响。
下表为不同交联密度 EPDM 的 Tb，
从表中可以看出不同交联密度 EPDM试样的 Tb 均低于-70℃（由于受脆性温度测试冷却介质的最低温度所限，只能测到-70℃），且远低于其 Tg，说明交联密度对 EPDM 试样的 Tb 无明显影响；
在四种橡胶中 EPDM 的抵抗低温脆性断裂的能力最佳，这可能与其特殊的分子结构有关。
以上就是不同橡胶的低温脆性试验，如有试验疑问，可以咨询环仪仪器相关技术人员。
