高低温内压爆破系统可用于流体输送塑料管材液压瞬时爆破和耐压试验，塑料管材在实际的使用中受到高低温等环境变化、以及工作介质的压力冲击等影响时，就会出现泄漏、松脱、爆裂等故障，因此，进行爆破试验是非常必要的。
高低温内压爆破系统的试验方法：

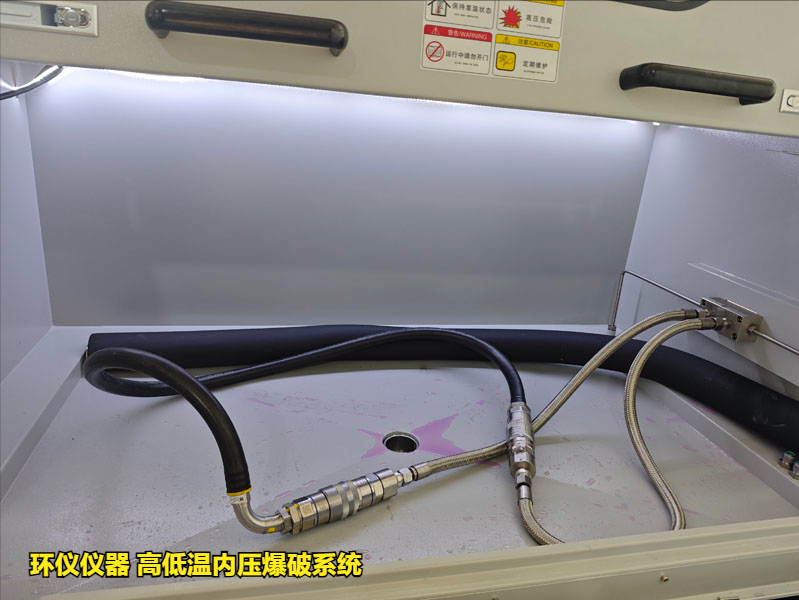

试验设备：环仪仪器 高低温内压爆破系统
试验依据：GB T 15560-1995 流体输送用塑料管材液压瞬时爆破和耐压试验方法
试验步骤：
1.将密封接头安装在试样上，将每个试样都充满试验温度下的液体，排除试样内的空气，然后进行预处理。

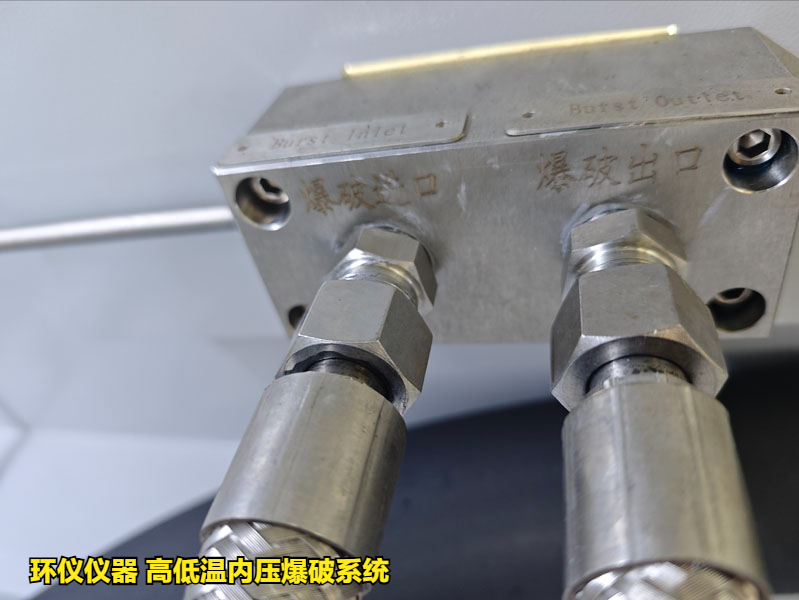

2.将试样连接到压力装置上，并把试样支撑好，以防止由于管子和接头的重量引起试样弯曲和偏移（支撑不能使试样纵向和径向受束缚力)。
3.对试样施加试验压力
a.瞬时爆破试验时，连续均匀地、快速地对试样施加压力，并同时开始计时直至试样破裂为止。如果试样在小于 60s内破裂，则降低施压速度，重复试验，直到试样在 60~70s内破裂为止。记录试样破裂时的压力和时间及试样的破裂状态。
b.耐压试验时，连续均匀地把试样压力施加到给定值，然后开始计时。在整个试验过程中。保持压力恒定并符合要求。达到规定时间后，记录试验结果和试样破裂状态。
4.当破坏出现在距接头一个直径长度内时，如果有理由确认破坏是由样品本身存在某种缺陷造成的，该试样有效。否则另取试样重新试验。
以上就是高低温内压爆破系统的试验方法，如有试验疑问，可以咨询环仪仪器相关技术人员。
