模拟低气压环境箱技术方案

时间:2024-06-19 01:52:00 作者:环仪仪器 点击:

模拟低气压环境箱主要用于确定电子仪器、电工产品等零部件、设备在低气压、高温、低温等温度环境下的环境适应性与可靠性试验,且同时能够对待试验物通电进行电气性能参数的测量,在设计低气压环境箱的时候,需要考虑多个技术要求的内容。

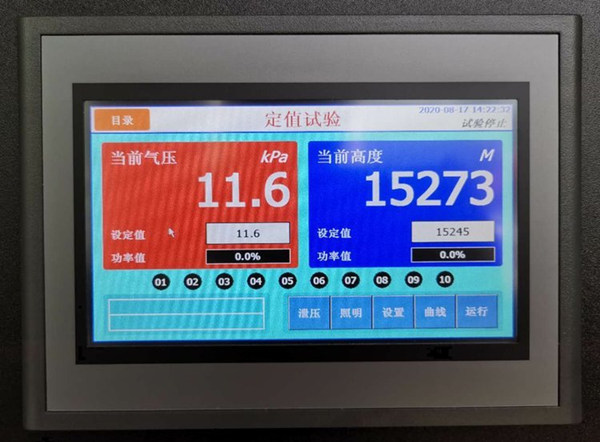

模拟低气压环境箱技术方案(图1)

模拟低气压环境箱技术要求:

双层箱体结构设计:箱体包括内箱和外箱,中间可能包含隔热层,此结构有助于维持箱内的低温和压力环境,同时减少外部环境对测试结果的影响。

温度组件:温度组件设置在内箱的外壁上,包括壁蒸发器与壁加热器。有利于温度的均匀分布,并且通过风道与内箱连通,风道内置离心风机,可以有效地循环空气,确保温度一致性。

真空组件:

1.进气与抽气管道:真空组件设计允许通过进气管道和抽气管道控制箱体内部的气压。进气管道设有进气电动阀与高真空进气阀,而抽气管道与真空泵连通,并设有抽气电动阀。

2.压力维持与监测:通过精确控制进气端和抽气端的阀门,以及使用压力传感器和外接测量阀,可以准确监控和调节箱体内的压力,确保低压环境的稳定。

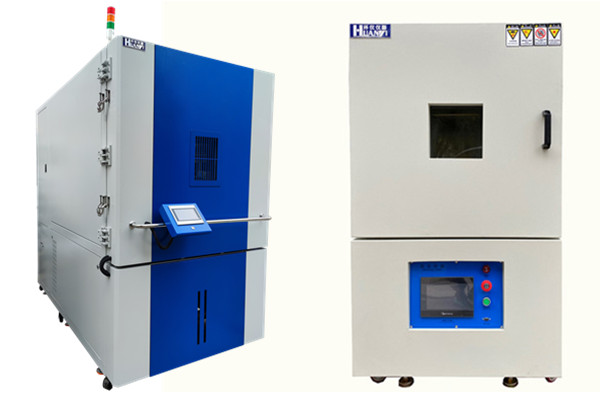

模拟低气压环境箱技术方案(图2)


密封与安全:

1.箱门密封:外箱的端部设置有密封的箱门,箱门边缘与外箱端面边缘均设置密封件,保证低压环境不会因密封不良而受到影响。

2.磁传动风机:内箱外壁上设置磁传动风机,这种设计利用磁力驱动风机,避免物理连接导致的泄漏,增加密封性。
