锂电池高低温湿热交变试验箱,在设计的时候,需要有防爆功能,因为高低温湿热交变试验箱工作时,箱体内的空气由于温度急剧变化导致箱体内出现气压不稳定现象,如果不平衡箱体内的气压,当气压达到一定的值后,影响产品测试结果的准确性以及导致测试产品、辅助治具和箱体内其他的零配件抖动进而损坏产品。
以下是环仪仪器锂电池高低温湿热交变试验箱的设计方案,供参考。
设计方:环仪仪器
型号:HYH系列

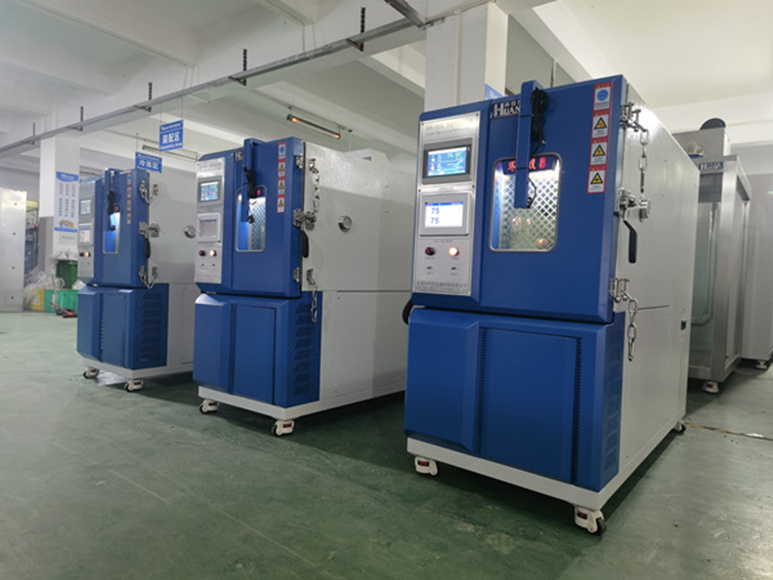

名称:锂电池高低温湿热交变试验箱
方案要点:
1.箱体内设置有带有开口的容置腔,开口设置在箱体的侧面,箱体的开口处设置有箱盖,箱体与箱盖铰接,箱体侧壁上设置有通气孔,通气孔与外界相通,在箱体的外壁上与通气孔相对应的位置设置有防爆机构,防爆机构包括壳体,壳体靠近箱体的一端与箱体可拆卸连接,壳体的远离箱体的一端设置稳压用的排气口,排气口上盖设有挡板,挡板嵌设在壳体内,挡板与壳体转动连接。
2.壳体上排气口的形状设置成矩形,挡板的形状与壳体上排气口的形状相适配。
3.挡板的顶端设置有转动轴,壳体顶端对应设置有承载转动轴的转动孔。
4.壳体靠近箱体的一端设置有法兰片,法兰片上设置有螺栓孔,螺栓孔内设置有用于将壳体固定在箱体外壁上的螺栓。
5.法兰片与箱体之间设置有法兰垫片。
方案特点:
锂电池防爆高低温湿热交变试验箱,由于在箱体的外侧壁上设置有防爆机构,防爆机构与箱体内的连通,通过防爆机构,不需要借助外力就可以保持箱体内气压稳定,且防爆装置小巧灵活,结构简单,安装方便。
