《YD/T 1154-2015 单波道用掺铒光纤放大器性能要求和试验方法》标准

时间:2024-02-20 08:46:56 作者:环仪小编 点击:

YD/T 1154-2015《单波道用掺铒光纤放大器性能要求和试验方法》是一项中华人民共和国通信行业标准,用于规范单波道掺铒光纤放大器(EDFA)的性能要求和试验方法。


一、范围:
本标准规定了单波道用掺饵光纤放大器(EDFA)的分类、术语和定义、性能要求、试验方法、检验规则、安全、包装、标志、运输、储存要求。

本标准适用于C波段中单波道用EDFA。


二、试验项目:
高低温试验、高湿试验等。


三、试验设备:

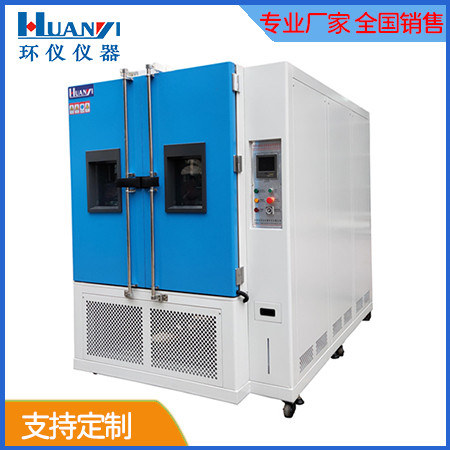

恒温恒湿试验箱等。


四、设备厂商:
环仪仪器

《YD/T 1154-2015 单波道用掺铒光纤放大器性能要求和试验方法》标准(图1)


五、试验程序(部分):

工作温度和湿度试验

把试验箱中的EDFA置于工作状态,并进行在线光学性能监测。EDFA单元的试验步骤如下:

1)使EDFA在23℃、50%RH时工作4h以上,以达到稳定工作状态;
2)以30Ch的升温速率达到55℃,并保证55℃时RH小于25%;

3)保持该温度16h;
4)在这16h中,RH降低到15%以下;
5)以30℃/h的速率降温到-5℃,RH可不控制;

6)在-5℃下保持16h,RH不控制;
7)以30℃h的升温速率达到5℃,RH可不控制;
8)以30℃/h的升温速率达到28,并在28℃时使RH达到90%;

9)在28℃和90%下保持96h;
10)以30/℃h的升温速率达到40°℃,并在28℃时使RH降低到47%;

11)以30℃/h的速率降温到23°C;
12)在23℃保持4h,RH可不控制;
13)以96℃/h的升温速率达到50°C,RH可不控制;

14)在50℃保持4h,RH可不控制;
15)以30℃/h的速率达到23℃,RH可不控制。

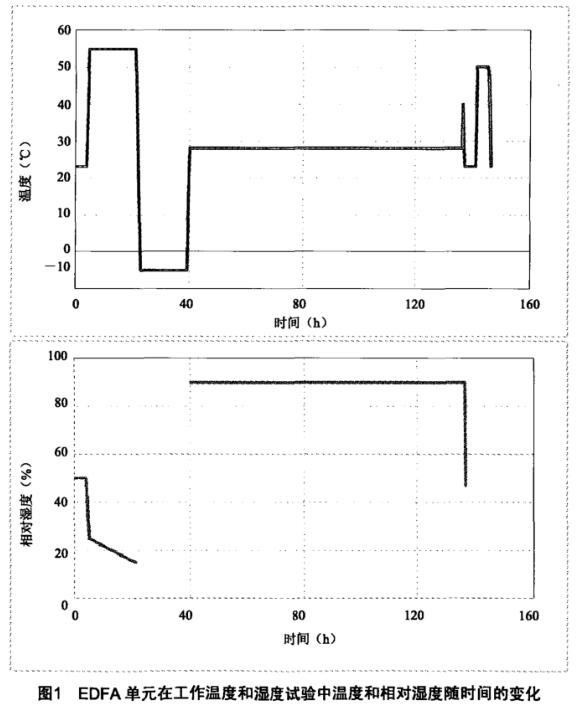

试验过程中试验箱温度和相对湿度的变化如图1所示。

《YD/T 1154-2015 单波道用掺铒光纤放大器性能要求和试验方法》标准(图2)

在整个试验过程中,EDFA的输出光功率,噪声系数等各项光学指标应满足其性能指标要求,并且不得出现其它功能性故障。如试验过程中 EDFA 出现故障,更换了电路器件或者光器件,那么整个试验过程应重新进行。
对EDFA模块和增益模块,上述试验步骤(2)和(5)中的温度值应分别变更为模块工作温度的高、低温值,其余试验步骤不变。
