《HB 8587-2020 航空以太网电缆规范》标准

时间:2023-12-16 08:59:38 作者:环仪小编 点击:

HB 8587-2020 航空以太网电缆规范是中华人民共和国航空行业标准之一,适用于航空领域使用的以太网电缆。

该规范规定了航空以太网电缆的分类、结构与性能要求、质量保证规定等。它旨在确保航空以太网电缆的性能、安全性和可靠性,并促进该领域的标准化和规范化发展。


一、范围:
本规范规定了航空以太网电缆的分类、结构与性能要求、质量保证规定等。
本规范适用于航空电子以太网电缆的研制和验证。


二、试验项目:
绝缘和护套伸缩试验、温度冲击试验、低温弯曲试验等。


三、试验设备:
高温烘箱低温箱等。


四、设备厂商:
环仪仪器

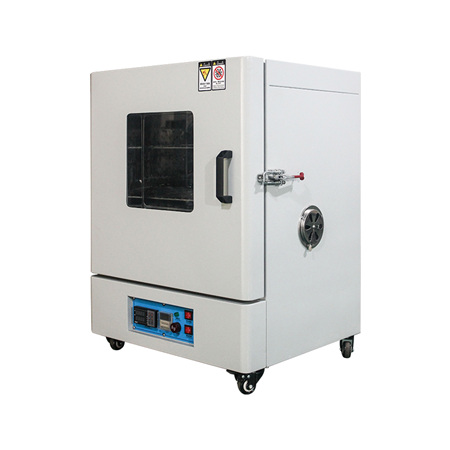

《HB 8587-2020 航空以太网电缆规范》标准(图1)


五、试验程序(部分):

绝缘和护套伸缩

按GJB 17.13-1984进行试验。两端用砂纸磨平,使导体和绝缘齐平。将试样放入(200±2)℃的烘箱中6h。取出试样,冷却至室温测量试样两端绝缘和护套的收缩或伸长量。测量精确到小数点后两位,以毫米计。结果应符合3.5.3.1的规定。


温度冲击

按GJB 17.14-1984进行试验。在垂直电线轴线的平面上将试样两端的绝缘各削去25mm,测量试样两端导体暴露长度为原始长度,精确到小数点后两位,以毫米计。试样弯成直径不小于300mm的圆圈,平放在预先加热到(200±2) ℃的试验箱中,保持30min。试样取出后在2min内放到(-65±2)℃的低温箱中30min。
试样取出后应在30min内回升到室温,测量试样两端绝缘收缩或伸长后导体暴露长度,精确到小数点后两位,以毫米计。
重复以上冷热冲击共进行4次,每次都应测量试样两端导体暴露的长度。结果应符合3.5.3.2的规定。


HB 8587-2020 航空以太网电缆规范是推动航空领域以太网电缆发展的重要标准之一,对于促进该领域的标准化和规范化发展具有重要意义。
