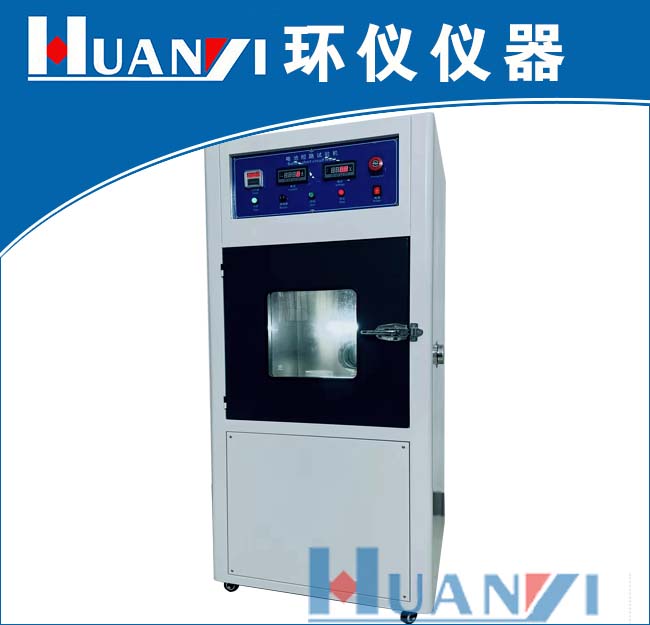

产品用途：本机适用于模组以及单体电芯（包括圆柱，方形，软包电芯）短路试验，测试过程中可采集电池表面温度，电压变化数据，电流变化数据等数据。
产品说明：动力电池短路试验机采用PLC人机界面控制方式，具有操作简单，界面清晰明了，编程简易，维护容易等特点。接触器为主要开关元件，在PLC界面上可进行程序修改，设置好测试条件，接触器吸合并发出强大短路电流使整个回路短路，达到试验所需的最大电流，在短路的测试过程中，可实时采集电流的变化情况。
在设备过程中回路电阻（即接触器电阻+连接端接线+电池夹具三者总电阻为＜5mΩ或80mΩ±20 mΩ）。测试回路所能承受的最大额定短路电流为5000A，设备所能承受的短路电流大于5000A。测试过程中的电池表面温度，电压变化数据，电流变化数据，经采集元件检测并反馈至PLC主控制程序中。
满足标准：
GB 31241-2014 《 便携式电子产品用锂离子电池和电池组安全要求》
GB/T 18287 -2013《蜂窝电话用锂离子电池总规范》外部短路要求
GB/T 8897.4-2008《原电池第4部分锂电池的安全要求》
YD/T 2344.1-2011 《通信用磷酸铁锂电池组 第1部分：集成式电池》
GB/T 21966-2008 《锂原电池和蓄电池在运输中的安全要求》
MT/T 1051-2007《矿灯用锂离子蓄电池》
YD 1268-2003《移动通信手持机锂电池及充电器的安全要求和试验方法》
GB/T 19521.11-2005《锂电池组危险货物危险特性检验安全规范》
YDB 032-2009《通信用后备式锂离子电池组》
UL 1642:2012《锂电池标准》
UL 2054: 2012《家用和商用蓄电池组》
UN38.3(2012)《关于危险货物运输的建议书—试验和标准手册》第三部分
IEC62133-2012《含碱性或非酸性电解液的蓄电池及蓄电池组 的安全要求》
IEC 62281: 2004《锂原电池和蓄电池在运输中的安全要求》
IEC 60086: 2007 《原电池第4部分锂电池的安全要求》
技术参数：
| 冲击电压 | AC 1kv/1.2-50μs（峰值）1min |
| 直流响应时间 | ≤5μs |
| 动作特性 | 冷态吸合电压 ＜66％Us |
| 5％Us＜冷态释放电压 ＜30％Us | |
| 动作时间 | 吸合时间/释放时间≤20ms |
| 短路测试工位 | 1工位 |
| 电压采集范围 | 0~100V |
| 电压采集通道 | 每工位匹配1通道 |
| 电流采集范围 | 0~5000A |
| 电流采集通道 | 每工位匹配1通道 |
| 温度采集范围 | -40~1000℃ |
| 温度采集通道 | 每工位匹配4通道 |
| 温度传感器 | 4条K型热电偶 |
| 短路回路电阻 | 2组，短路端接线连接端口为铜端子，阻值分别为＜5mΩ，80mΩ±20mΩ |
| 短路方式 | 机械式气动吸合 |
| 机械寿命 | 35万次 |
| 控制方式 | 近程采用触摸屏控制+远程遥控器控制方式 |
| 测试对象 | 模组以及单体电芯（包括圆柱，方形，软包电芯） |
